MBR30200F

■ 器件架构与绝缘封装优势

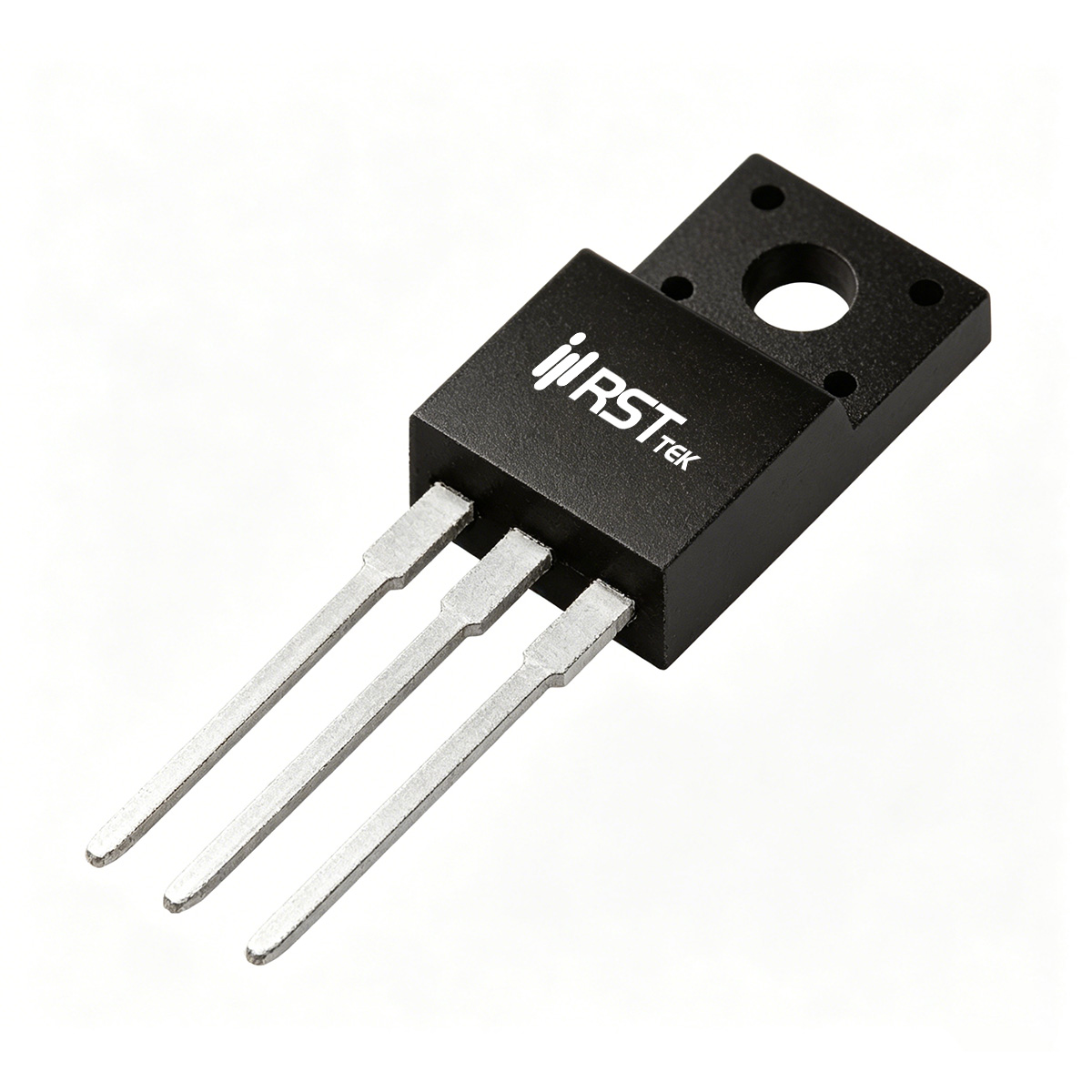

瑞斯特（RST）MBR30200F 是一款面向高电压大功率转换的肖特基势垒整流器，采用共阴极双二极管配置，总平均整流输出电流 30A（每管脚 15A），反向重复峰值电压 VRRM = 200V。该电压等级为 110V~150V 母线系统、高压工业电源及服务器电源提供充足安全裕度。器件采用 TO-220F 全塑封绝缘封装，其背面完全被模塑料覆盖，具备电气隔离特性（典型耐压 >2.5kV），安装时无需额外绝缘垫片，可直接固定于散热器或金属机壳，大幅简化装配工艺并降低物料成本，同时满足安规认证要求。内部采用多数载流子传导机制，存储电荷极低，反向恢复时间可忽略不计，适用于高频开关拓扑。主要极限参数：非重复峰值浪涌电流 IFSM = 250A (8.3ms 正弦半波)，结温范围 -55℃ ~ +175℃，具备出色的抗冲击能力和宽温域适应性。

■ 低正向压降与高频动态特性
MBR30200F 在 30A 总电流能力下实现了优异的导通损耗平衡。在 IF = 15A（每管脚），结温 25℃ 条件下，正向压降 VF 典型值仅 0.90V，最大值不超过 0.94V，相比传统 200V/15A 肖特基管显著降低导通损耗，有助于提升大功率电源转换效率并减小散热需求。反向漏电流 IR 在 VR = 200V、25℃ 时典型值为 0.05mA (50μA)；在 125℃ 高温条件下，最大漏电流控制在 20mA 以内，确保高温工况稳定性。击穿电压 BV ≥ 200V（IC=0.5mA），提供充足电压裕度。器件典型结电容 CJ = 250pF（VR=4V，f=1MHz），较低的电容值有助于减少高频开关时的充放电损耗，适用于几百kHz 的转换器。典型热阻：结到外壳 RθJC = 3.3℃/W，结到环境 RθJA = 50℃/W，便于工程师进行热设计。

■ 热设计、降额与高浪涌耐受
MBR30200F 的 TO-220F 全塑封封装在提供电气隔离的同时，保持了良好的散热能力。典型热阻 RθJC=3.3℃/W，可通过导热硅脂与散热器耦合。在自然冷却条件下，搭配适当散热片（例如 40mm×40mm×20mm 铝质散热器），每管脚可承载接近 12A~15A 电流；若采用强制风冷或更大散热面积，可进一步接近额定电流上限。设计者应参考正向电流降额曲线（图 1），在环境温度升高时适当降低输出电流，确保结温不超过 175℃。浪涌电流额定 250A 确保器件在输入浪涌、电机启动或大电容充电时保持稳健。共阴极内部连接使得单个封装即可实现全波整流、双路独立输出或双管并联扩流，有效节省 PCB 面积。与 TO‑220 金属版本相比，TO‑220F 省去了绝缘垫片和螺丝绝缘套，特别适合对安规有严格要求的消费电子、家电电源、工业辅助电源及户外充电设备。

■ 主要应用领域
基于 200V 耐压、30A 载流能力、低 VF 及 250A 高浪涌耐受特性，MBR30200F 适用于以下典型场景：
① 高压开关电源次级整流 – 适用于 110V~150V 输出的通信电源、服务器电源、工业辅助电源，低导通压降提升效率，TO-220F 简化安规设计。
② 电动汽车直流充电桩辅助电源 – 用于 200V 级母线整流，宽结温范围适应户外严苛环境，绝缘封装增强系统安全性。
③ 光伏逆变器与 MPPT 充电控制器 – 在 150V 光伏系统中实现防反灌保护，高浪涌能力应对闪电感应及电容充电冲击。
④ 高压 DC-DC 转换器（200V 转 48V/24V） – 作为输出整流管或续流二极管，满足工业设备对高可靠性的要求。
⑤ 大功率电机驱动与变频器续流 – 在高压变频器、伺服驱动器中保护开关管免受感性尖峰冲击，低存储电荷减少开关噪声。
⑥ 电池化成与储能系统 – 用于 150V 电池簇充放电回路中的输出整流或 OR-ing 并联，低 VF 降低热耗散。综上，瑞斯特 MBR30200F 凭借 30A/200V 的低损耗肖特基技术、低结电容与 TO‑220F 全塑封绝缘封装，为需要高电压裕度、高效率且简化安规认证的高压大功率电源系统提供了理想的整流与续流解决方案。
