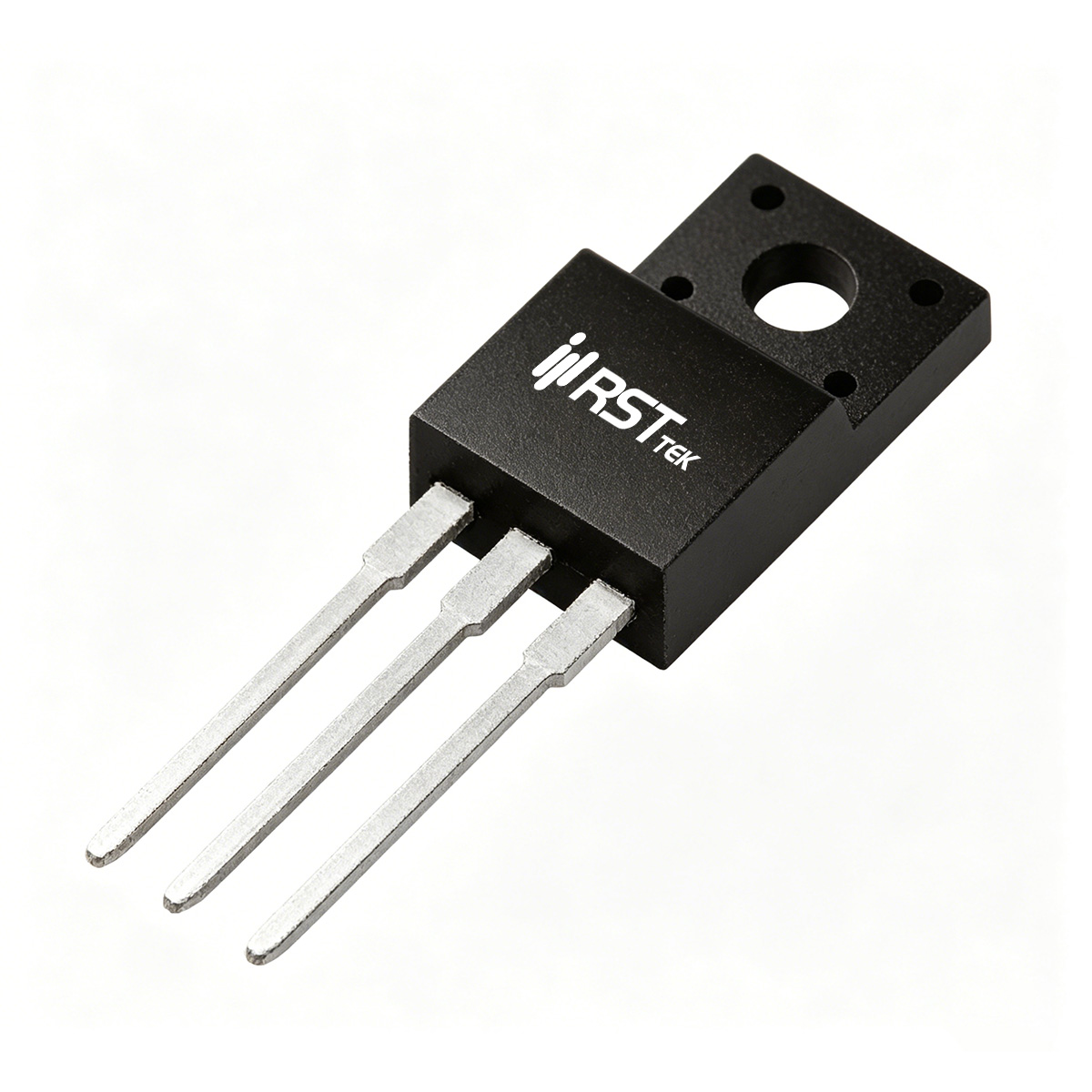

MBR30150F

■ 器件架构与绝缘封装优势
瑞斯特（RST）MBR30150F 是一款面向中等电压大功率转换的肖特基势垒整流器，采用共阴极双二极管配置，总平均整流输出电流 30A（每管脚 15A），反向重复峰值电压 VRRM = 150V。该电压等级为 48V~72V 母线系统、工业电源及高压电池充电提供充足裕度。器件内部集成保护环结构（Guard ring），有效提升瞬态电压耐受能力和抗静电放电性能，抑制高温下反向漏电流漂移，增强长期可靠性。MBR30150F 采用 TO-220F 全塑封绝缘封装，其背面完全被模塑料覆盖，具备电气隔离特性（典型耐压 >2.5kV），安装时无需额外绝缘垫片，可直接固定于散热器或金属机壳，大幅简化装配工艺并降低物料成本，同时满足安规认证要求。主要极限参数：非重复峰值浪涌电流 IFSM = 300A (8.3ms 正弦半波)，结温范围 -55℃ ~ +175℃，可胜任严苛的工业及户外环境。

■ 低正向压降与高温漏电流控制
MBR30150F 在 30A 总电流能力下实现了优异的导通损耗平衡。在 IF = 15A（每管脚），结温 25℃ 条件下，正向压降 VF 典型值仅 0.88V，最大值不超过 0.93V，相比传统 150V/15A 肖特基管显著降低导通损耗，有助于提升大功率电源转换效率并减小散热器体积。反向漏电流 IR 在 VR = 150V、25℃ 时典型值为 50μA；即使在 125℃ 高温条件下，最大漏电流控制在 6mA 以内，避免热失控风险。击穿电压 BV ≥ 150V（IC=0.5mA），确保器件在电压尖峰工况下稳定工作。由于采用多数载流子传导机制，器件存储电荷极低，反向恢复时间可忽略不计（纳秒级），使其特别适用于高频开关拓扑（>100 kHz），在 CCM 模式 PFC、同步整流续流等应用中显著降低开关损耗和电磁干扰。设计者可参考数据手册中的典型特性曲线（正向压降与温度关系、反向漏电流与电压关系）进行精确的损耗估算。

■ 热设计、降额与高浪涌耐受
MBR30150F 的 TO-220F 全塑封封装在提供电气隔离的同时，保持了良好的散热能力。典型热阻（结到外壳）RθJC = 4℃/W（每二极管），便于工程师精确估算温升。在自然冷却条件下，搭配适当散热片（例如 30mm×30mm×10mm 铝质散热器），每管脚可承载接近 12A~15A 电流；若采用强制风冷或更大散热面积，可进一步接近额定电流上限。设计者应参考数据手册中的正向电流降额曲线（图 3），在环境温度 Tc 升高时适当降低输出电流，确保结温不超过 175℃。浪涌电流额定 300A 确保器件在输入浪涌、电机启动或大电容充电时保持稳健，为工业应用提供高安全边际。共阴极内部连接使得单个封装即可实现全波整流、双路独立输出或双管并联扩流，有效节省 PCB 面积。与 TO‑220 金属版本相比，TO‑220F 省去了绝缘垫片和螺丝绝缘套，特别适合对安规有严格要求的消费电子、家电电源、工业辅助电源及户外充电设备。

■ 主要应用领域
基于 150V 耐压、30A 载流能力、低 VF 及 300A 高浪涌耐受特性，MBR30150F 适用于以下典型场景：
① 大功率工业开关电源次级整流 – 适用于 48V/72V 输出的通信电源、服务器电源、工业辅助电源，低导通压降提升效率，TO-220F 简化安规设计。
② 电动汽车车载充电机（OBC）与 DC-DC 转换器 – 用于 48V~72V 低压侧整流，宽结温范围适应车载环境，绝缘封装增强系统安全性。
③ 大电流电池快速充电系统 – 在 72V 以下电池组充电回路中作为输出整流或防反灌二极管，低 VF 降低发热，延长设备寿命。
④ 大功率电机驱动与变频器续流 – 在工业电机驱动器、伺服驱动器中作为续流二极管，300A 浪涌能力抵御电机反电动势尖峰。
⑤ 光伏逆变器与储能系统 – 在 72V 光伏系统中实现高效率防反灌保护，TO‑220F 绝缘封装简化户外设备安规设计。
⑥ 大功率电源模块与电焊机 – 用于逆变焊机输出整流，高浪涌能力保证焊接瞬态稳定性。综上，瑞斯特 MBR30150F 凭借 30A/150V 的低损耗肖特基技术、保护环加固设计及 TO‑220F 全塑封绝缘封装，为需要高电流处理能力、中等电压裕度、高可靠性与简化安规认证的工业电源系统提供了理想的整流与续流解决方案。
