MBR30100W

■ 器件架构与高功率封装特性

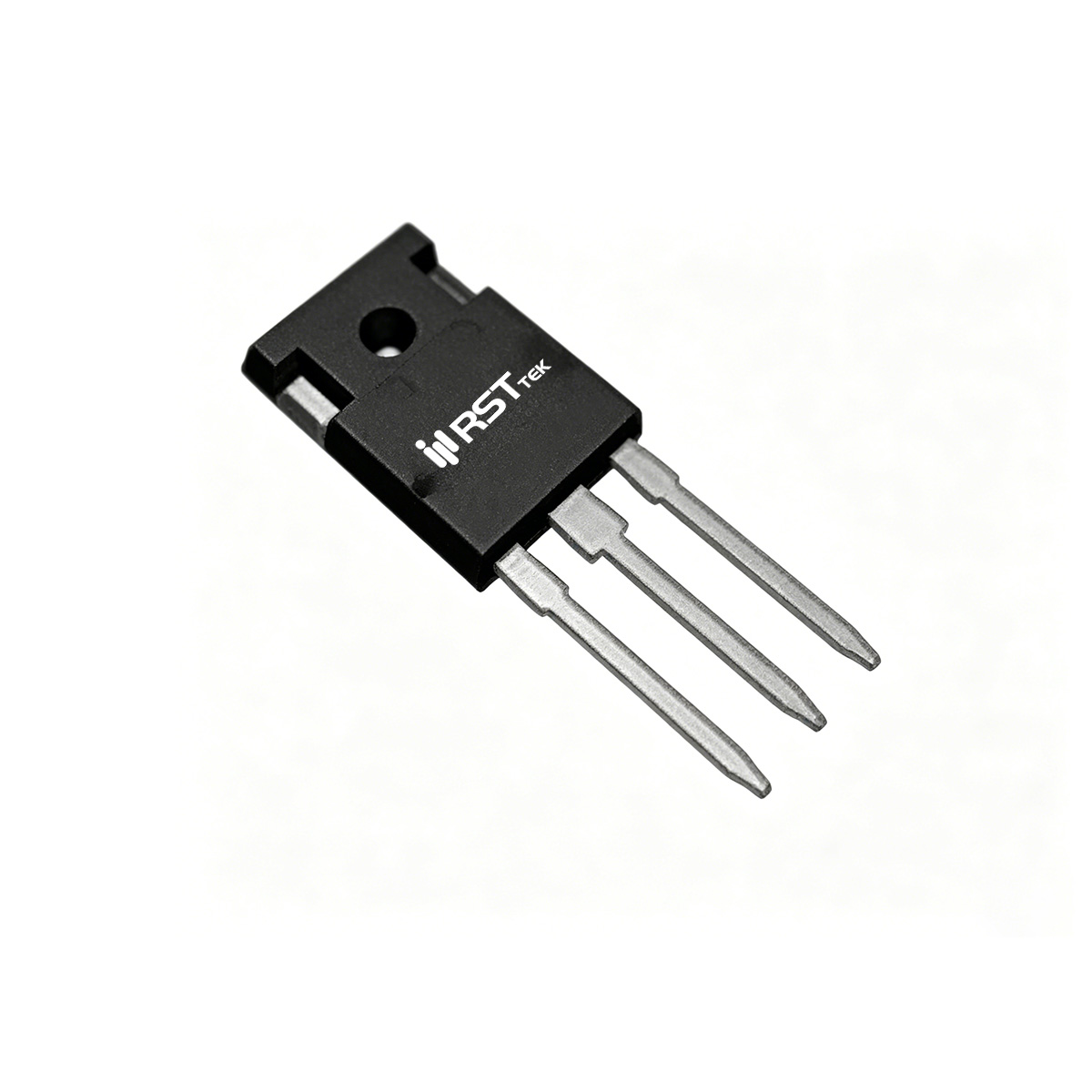

瑞斯特（RST）MBR30100W 是一款面向极高功率密度转换的肖特基势垒整流器，采用共阴极双二极管配置，总平均整流输出电流 30A（每管脚 15A），反向重复峰值电压 VRRM = 100V。该器件专为需要超大电流处理能力与优异散热性能的工业级电源系统设计，如大功率电镀电源、高频逆变焊机、电动汽车充电模块及大功率服务器电源。内部集成保护环结构（Guard ring），有效提升瞬态电压耐受能力和抗静电放电性能，抑制高温下反向漏电流漂移，增强长期可靠性。MBR30100W 采用 TO-247S 增强型大封装，相比 TO-220/TO-263 提供更大的金属基板面积和更高的安装扭矩容限，可显著降低结到外壳热阻，适配大型散热器，支持超低热阻路径。主要极限参数：非重复峰值浪涌电流 IFSM = 300A (8.3ms 正弦半波)，结温范围 -55℃ ~ +175℃，为严苛工业环境提供充足安全边际。

■ 低导通压降与高温漏电流控制
MBR30100W 在 30A 总电流能力下实现了业界领先的导通损耗平衡。在 IF = 15A（每管脚），结温 25℃ 条件下，正向压降 VF 典型值仅 0.83V，最大值不超过 0.86V，相比传统 100V/15A 肖特基管显著降低导通损耗，有助于提升大功率电源转换效率并大幅减小散热器体积。反向漏电流 IR 在 VR = 100V、25℃ 时典型值为 50μA；即使在 125℃ 高温条件下，最大漏电流控制在 6mA 以内，避免热失控风险。击穿电压 BV ≥ 100V（IC=0.5mA），提供充足电压裕度。由于采用多数载流子传导机制，器件存储电荷极低，反向恢复时间可忽略不计（纳秒级），特别适用于高频开关拓扑（>100 kHz），在 CCM 模式 PFC、同步整流续流等应用中显著降低开关损耗和电磁干扰。结合 TO-247S 的低热阻特性，可在高频率下持续承载 30A 电流。

■ 热设计：极低热阻与高浪涌耐受
MBR30100W 的 TO-247S 封装专为极限功率应用优化。其外露金属基板面积约为 TO-220 的两倍，可焊接或通过导热脂与大型散热器紧密耦合，典型结到外壳热阻 RθJC 低于 2℃/W（每二极管），较标准 TO-220 提升 30% 以上散热效率。在强制风冷或水冷条件下，可以接近额定 30A 连续工作；自然冷却时搭配 40mm×40mm×20mm 以上散热片，每管脚可持续输出 15A。浪涌电流额定 300A 确保器件在输入浪涌、电机启动或大电容充电时保持稳健。设计者应参考正向电流降额曲线（图 3），在环境温度升高时适当降低输出电流，确保结温不超过 175℃。共阴极内部连接使得单个封装即可实现全波整流或双路独立输出，节省并联器件数量。TO‑247S 的安装孔兼容标准 TO‑247 布局，便于替换升级，增强系统功率密度。

■ 主要应用领域
基于 100V 耐压、30A 载流能力、超低 VF 及 300A 高浪涌耐受特性，MBR30100W 适用于以下高端大功率场景：
① 大功率工业开关电源 – 适用于 12V/24V 输出的通信基站电源、服务器冗余电源、激光电源，低导通压降结合低热阻提升整体效率与可靠性。
② 高频逆变焊机与等离子切割机 – 在输出整流级中应对峰值电流冲击，300A 浪涌能力保证焊接引弧稳定。
③ 电镀电源与电解整流设备 – 用于低电压超大电流场合，TO‑247S 便于并联多个器件，低 VF 减少能耗。
④ 电动汽车直流快充模块 – 作为辅助电源或 DC-DC 次级整流，宽结温范围适应户外严苛环境，大封装利于散热器设计。
⑤ 大功率电机驱动与牵引变频器 – 在轨道交通、矿山机械的续流电路中提供极高浪涌耐受能力和长期可靠性。
⑥ 光伏逆变器与大功率储能 – 在 48V 光伏系统中实现高效率防反灌，大封装简化热管理。综上，瑞斯特 MBR30100W 凭借 30A/100V 的低损耗肖特基技术、保护环加固设计及 TO‑247S 超大封装，为需要极致电流能力、高效散热与高可靠性的工业大功率电源系统提供了理想的整流与续流解决方案。
