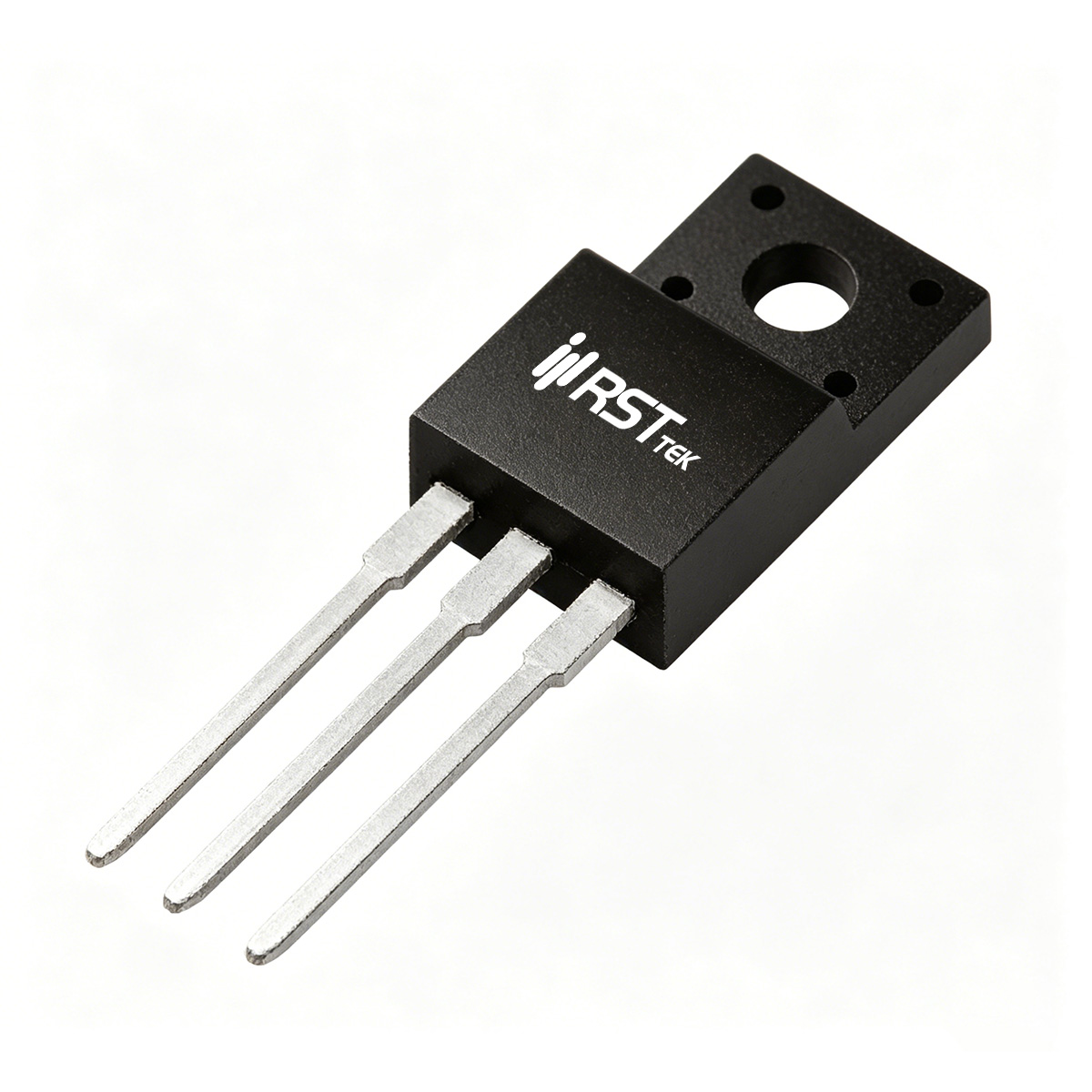

MBR2060F

1. 器件架构与封装选型定位
瑞斯特（RST）MBR2060F 系列肖特基势垒整流器采用双二极管共阴极拓扑，每管额定电流 10A，总输出能力 20A，专为需要电气绝缘和高散热效率的功率变换场景设计。该器件基于多数载流子传导机理，反向恢复时间几乎为零，显著降低高频开关损耗。核心优势在于采用 TO-220F 全塑封绝缘封装，内部绝缘层使金属基板与外部散热器完全电气隔离，无需额外使用绝缘垫片和导热绝缘膜，简化系统装配并提升安全爬电距离。与标准 TO-220 金属背板相比，TO-220F 可直接安装在接地散热器上而无短路风险，特别适用于对绝缘耐压有严格要求的工业电源、通信设备及家电电源。芯片内部集成保护环（Guard Ring），增强抗浪涌和边缘电场抑制能力，保证长期可靠性。

2. 电气性能基准与额定参数
在 25℃ 结温条件下，MBR2060F 每管正向压降典型值为 0.70V（I_F=10A），最大值不超过 0.74V，低导通损耗直接提升电源转换效率并降低系统温升。反向漏电流指标：额定反向电压 60V / 25℃ 时典型值仅 50µA，高温 125℃ 工况下最大漏电流为 6mA，确保在高温待机或轻载模式下功耗可控。峰值重复反向电压 V_RRM 为 60V，击穿电压 BV 保证值 60V（I_C=0.5mA），适配 12V~48V 直流母线应用并留有足够安全裕量。器件非重复峰值正向浪涌电流 I_FSM 达 200A（8.3ms 正弦半波），可从容应对电源启动、负载突变或雷击浪涌等瞬态过电流应力。工作结温范围 -55℃ 至 +175℃，满足高低温环境下的长期运行要求。主要参数归纳如下：

得益于极低存储电荷，该器件在反激、正激及 LLC 次级整流中可实现近乎无损耗的开关特性，与同步整流技术互补使用可进一步优化效率曲线。

3. 热管理特性与 TO-220F 封装优势
MBR2060F 采用的 TO-220F 全塑封封装，整体模塑环氧树脂符合 UL94V-0 阻燃等级，引脚镀锡可焊性优良，支持 260℃/10 秒波峰焊或手工焊。其绝缘耐压能力（典型值 >2.5kV）使之无需额外绝缘垫片，直接利用导热硅脂贴合散热片，降低装配成本并提高系统安全性。热特性方面，结至外壳热阻 RθJC（每个二极管 leg）典型值为 3.5℃/W（因绝缘层略高于非绝缘封装），但仍保证在外壳温度 T_C ≤100℃ 时可输出 20A 总额定电流且结温低于 175℃。推荐在强制风冷或大铜箔散热条件下使用，充分利用低压降带来的低损耗优势。器件满足 MSL-1 湿度敏感等级，适应严苛的储存与回流焊工艺。供货形式为 50 支/管装，方便自动化生产插入。相比 TO-220 需要额外绝缘片，TO-220F 简化了热设计流程并提升 EMI 一致性，尤其适合高功率密度适配器、充电器及工业开关电源。

4. 典型应用场景与系统集成建议
基于 60V/20A 能力、低 VF 及全塑封绝缘优势，瑞斯特 MBR2060F 适用于以下典型领域：
• 离线开关电源次级整流 – 反激/正激拓扑中用于 12V/24V 输出，如工业设备电源、服务器辅助电源及电池充电器，降低损耗并简化绝缘处理。
• 家用电器与电机驱动续流 – 在变频空调、风机、水泵的电机驱动电路中作为续流二极管，利用高浪涌能力吸收感性反峰，保护 IGBT/MOSFET。
• LED 照明驱动 – 大功率 LED 恒流源输出级，低 VF 减少发热并提高整灯光效。
• 光伏优化器和旁路保护 – 耐压 60V、浪涌 200A 使其适用于分布式光伏接线盒，当组件遮挡时高效旁路电流，防止热斑效应。
• 通信电源与冗余 OR-ing – 在全塑封隔离条件下实现低压降理想二极管功能，提升系统可靠性且无需复杂绝缘设计。
设计注意事项：由于肖特基负温度系数特性，并联使用时应采用均流措施；在环境温度超过 100℃ 时需依据降额曲线降低输出电流；TO-220F 安装时建议使用带弹簧垫片的螺钉固定于散热器，并确保接触面平整、涂抹导热硅脂以降低热阻。总体而言，瑞斯特 MBR2060F 结合了 60V 肖特基优良的电气性能与 TO-220F 封装的一体绝缘便利性，为工程师提供高效、安全且易于装配的功率整流方案。

※ 以上数据基于瑞斯特（RST）实验室测试条件及产品规格书（T_J=25℃，除非特殊注明），与业界主流 20A/60V 肖特基整流器参数一致。详细特性曲线（正向电压、反向漏电流、降额曲线等）请参阅完整技术手册。
