MBR2060A

1. 器件架构与基础特性
瑞斯特（RST）推出的MBR2060A 系列大电流肖特基势垒整流器，采用双二极管共阴极拓扑（每个二极管额定电流10A，器件总电流20A），基于多数载流子传导机制，具备极短的反向恢复时间（trr近乎为零），使其特别适用于高频低压开关电源与DC-DC转换器中的输出整流及续流路径。该器件击穿电压等级为60V（VRRM=60V），满足12V/24V/36V母线系统的冗余保护和次级整流需求。芯片内部集成了增强型保护环（Guard Ring）结构，有效抑制瞬态电压尖峰并提升抗浪涌能力，同时降低边缘电场集中效应，显著改善高温可靠性。与工业标准MBR20xx系列完全兼容，并采用先进的势垒工艺，优化了正向压降与漏电流的平衡，在20A输出能力下仍维持极低热损耗。

2. 电气性能基准与关键参数
在25℃结温条件下，MBR2060A每管正向压降典型值为0.70V@IF=10A，最大值不超过0.74V，低VF特性直接转换为高效率与更低温升，显著优于普通60V肖特基二极管。反向漏电流IR在额定反向电压60V/25℃时典型值仅50µA，即使在125℃高温下最大漏电流被控制在6mA以内，保障了高温工况的低待机功耗与系统稳定性。器件峰值重复反向击穿电压BV保证值60V（测试条件IC=0.5mA），提供充足的电压裕量。浪涌能力方面，非重复峰值正向浪涌电流IFSM高达200A（8.3ms正弦半波），足以抵抗开机电容充电或负载突变引起的瞬态大电流冲击，提升电源鲁棒性。结合低于纳秒级的反向恢复特性，该器件在CCM模式PFC次级和DC-DC同步整流辅助支路中有效减小开关损耗与电磁干扰。较同类塑封器件，其存储电荷极低，进一步强化了高频应用优势。

得益于上述电特性，MBR2060A在满载20A输出时依然保持低功率损耗，有助于提升电源转换效率（尤其在12V/24V输出级效率可提升1~2%）。此外器件的高温漏电流特性经过优化，使得高温反偏（HTRB）表现优异，满足工业和通信电源长期可靠性要求。

3. 封装选项、热管理与可靠性设计

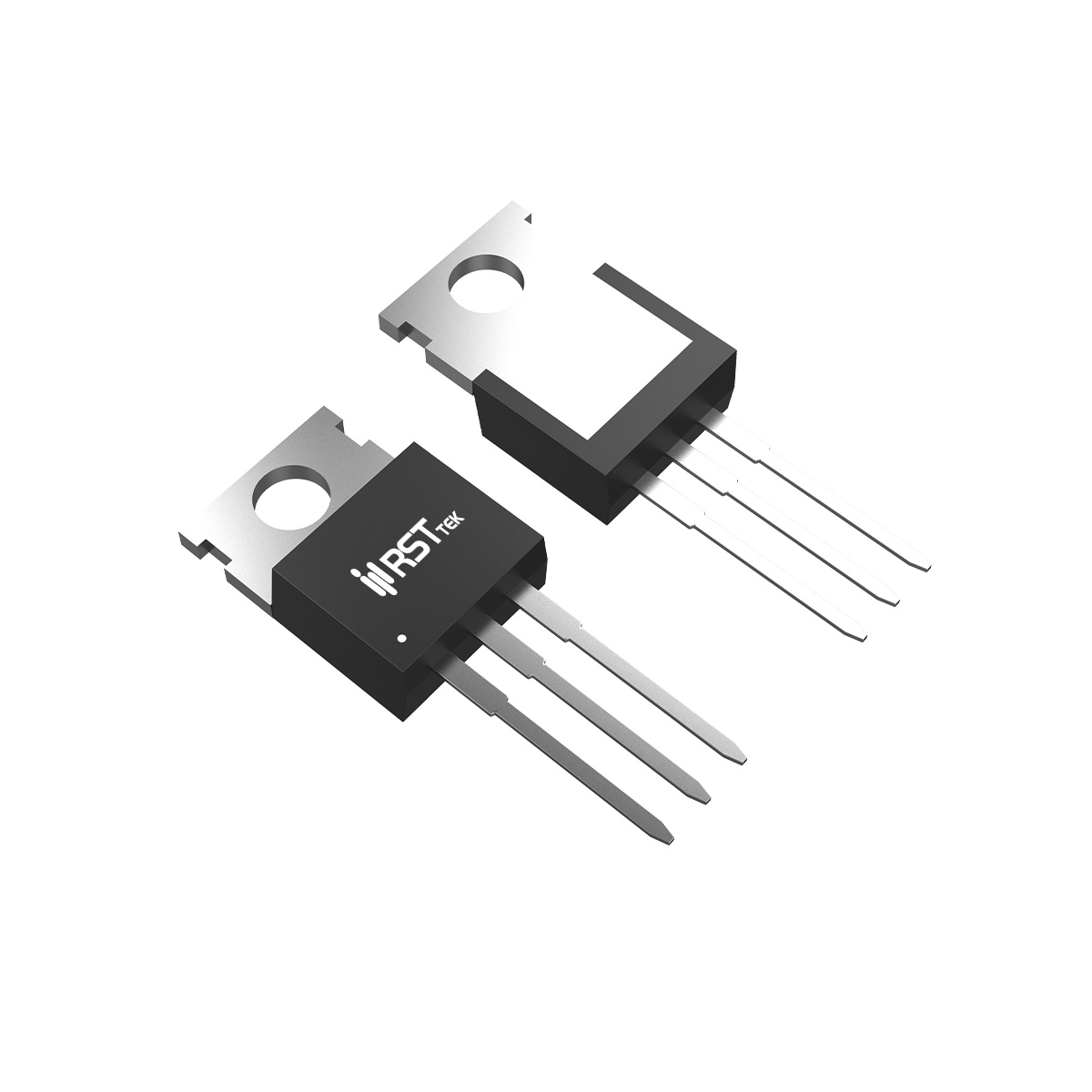

瑞斯特MBR2060A提供三种业界通用封装形式，以适应不同功率密度与安装工艺需求：TO-220（非绝缘） – 金属背板可外接散热片，适合高功率强制风冷系统；TO-220F（全塑封绝缘） – 完全电气绝缘，简化散热器接地隔离并提升系统安全性；TO-263（D²PAK） – 表面贴装封装，支持自动化回流焊，适用于紧凑型板级电源模块。所有封装均通过UL94V-0阻燃认证，管脚采用亚光镀锡工艺，可焊性符合JEDEC标准，耐受260℃/10秒焊接温度。供货方式包括管装（TO‑220及TO‑220F，50pcs/管）和卷带（TO‑263，800pcs/盘），满足原型开发及批量生产。热设计方面，当外壳温度（Tc）≤110℃时，器件可承载全额定20A输出而不超过175℃结温极限，推荐在高温大电流应用中使用导热硅脂并增大铜箔散热面积，充分利用低VF特性带来的热裕量。器件满足MSL-1湿度敏感等级，储存寿命长且抗腐蚀，适用于户外基站、光伏逆变及汽车级辅助电源等可靠性要求较高的领域。

4. 典型应用场景及系统集成优势
基于60V/20A的优异电流能力与极低导通压降，瑞斯特MBR2060A被广泛部署于以下高效能电源架构中：① 反激/正激/半桥开关电源次级整流：特别适用于5V/12V/24V输出的AC-DC适配器、工业电源、PC电源及LED驱动，利用低VF和低恢复损耗提升效率并降低散热片尺寸。② DC-DC转换器（降压/升压/SEPIC）中的续流二极管：在高频同步整流非同步架构中作为主续流管，减小占空比损失及振荡，改善轻载效率。③ 光伏接线盒旁路保护：20A额定电流与200A浪涌能力完美匹配智能光伏模块，当电池串被阴影遮挡时自动旁路大电流，显著降低热失控风险。④ 电机驱动与继电器线圈续流：在工业变频器、水泵及电磁阀驱动中吸收感性反电动势，保护功率管并降低EMI。⑤ 冗余电源OR-ing和反极性保护：利用低正向压降实现理想二极管功能，减少系统压降损耗。此外，该器件也常用于电池充电器、逆变辅助电源及高压高频整流后的低压侧钳位电路。设计者应注意：由于肖特基具有负温度系数特性，并联使用时需注意均流；在高温满载工况下需遵循降额曲线，可参考Figure 3中典型降额特性（外壳温度>110℃后按比例降低电流）。封装选择时，TO-263适合自动布局紧凑设计，TO-220和TO-220F则便于通用散热器安装，灵活满足各类电源拓扑对热与空间的约束。综合来看，瑞斯特MBR2060A凭借60V耐压、高浪涌和宽结温范围，成为替换国际主流20A肖特基的理想选择，助力工程师实现高可靠、低损耗的功率转换设计。

※ 以上技术参数基于瑞斯特实验室及标准测试条件（T_J=25℃，除非另有说明），相关数据与业界MBR2060CT系列对标，旨在提供设计参考。更多详细性能曲线（正向特性、降额曲线、浪涌能力）可参阅完整产品规格书。
