MBR2045A

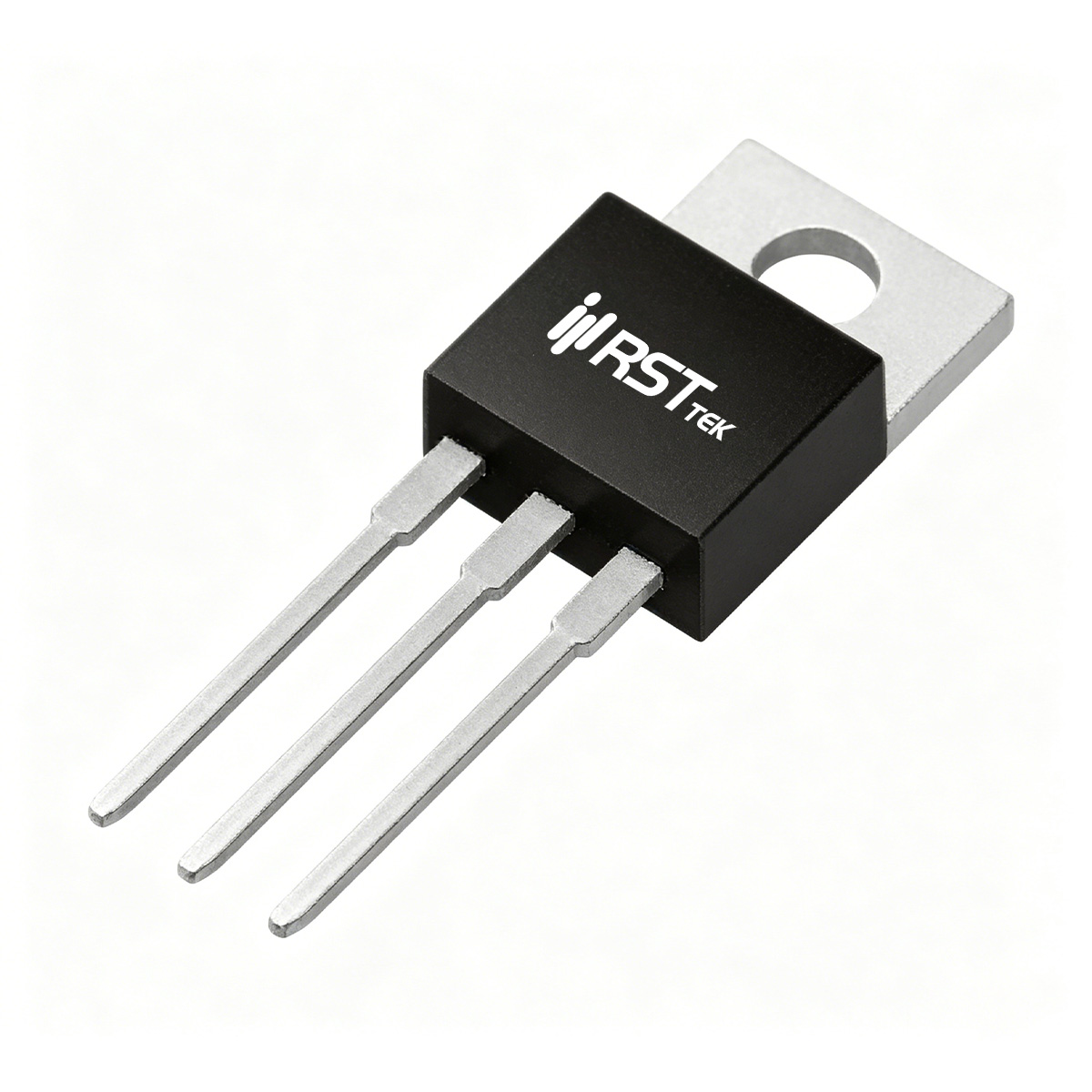

瑞斯特（RST）推出的MBR2045A 是一款采用肖特基势垒工艺制造的大电流整流二极管，集成了保护环结构以增强抗应力能力。该器件反向重复峰值电压VRRM = 45V，总平均整流输出电流20A（每支路10A），正向浪涌峰值电流高达IFSM = 200A（8.3ms单周期），结温范围宽至-55℃至175℃，适用于高功率密度、高温工作环境。MBR2045A 提供三种封装选项：RST MBR2045A采用TO-220金属散热片封装，MBR2045F采用TO-220F全塑封绝缘封装，MBR2045E采用TO-263表面贴装D²PAK封装（编带800只/卷），设计人员可根据散热需求、绝缘要求和生产工艺灵活选型。该器件可对标业界标准MBR2045、STPS2045等型号，广泛应用于大功率开关电源输出整流、续流二极管、极性保护及DC-DC转换器等场合。

RST MBR2045A 的核心优势在于其极低的正向压降和高效率：在正向电流IF = 10A（每支路额定值）、结温25℃条件下，典型正向压降VF仅为0.58V，最大值为0.63V。当两支路并联使用时，等效正向压降更低，显著降低大电流整流时的导通损耗。在高温175℃下，正向压降将进一步降低，有助于提升热工况下的效率。反向漏电流特性优异：在反向电压VR = 45V、结温125℃时，典型漏电流仅0.05mA（50μA），最大值6mA；低漏电流有助于减少高温待机功耗并防止热失控。器件为多数载流子导电结构，几乎无反向恢复时间，开关损耗极小，特别适用于高频开关电源（工作频率可达100kHz以上）。击穿电压在TJ=25℃、IR=0.5mA条件下典型值为45V，提供充足的安全裕量。

RST MBR2045A 具备优异的浪涌承受能力：在60Hz正弦半波、8.3ms单周期条件下，峰值浪涌电流高达200A，可安全应对电源启动、负载瞬变或雷击感应产生的瞬时过流。器件最高结温175℃，相比常规150℃器件具有更高的热设计裕量。热设计方面：TO-220封装需配合适当散热片，TO-220F全塑封封装因绝缘层热阻较高，需降额使用；TO-263表面贴装封装依靠PCB铜箔散热，推荐在阴极焊盘下布置大面积敷铜及热过孔以增强散热。正向电流降额曲线表明，当外壳温度超过100℃时需按比例降低输出电流，确保结温不超过175℃。对于总电流20A的应用，建议将两个独立支路并联使用，并注意均衡散热以降低单管功耗。

基于其45V耐压、20A高电流能力、极低正向压降以及175℃高结温能力，RST MBR2045A 广泛适用于以下大功率、高效率功率电子领域：

设计注意事项：肖特基二极管反向耐压较低（45V），不可用于超过额定电压的场合，否则会发生雪崩击穿。在高温高反向电压下，漏电流会显著增加，设计时需留足裕量。对于TO-263封装，PCB布局应尽量缩短阳极与阴极之间的走线长度，减小寄生电感；推荐在焊盘下布置热过孔以增强散热。当使用双支路并联以获得20A输出时，应确保两条支路的温度平衡，避免电流不均。RST MBR2045A 可pin-to-pin替代MBR2045、STPS2045、SBT2045等型号，为大功率电源转换与保护电路提供高性价比国产化选择。
