MBR20300F

■ 器件架构与绝缘封装优势

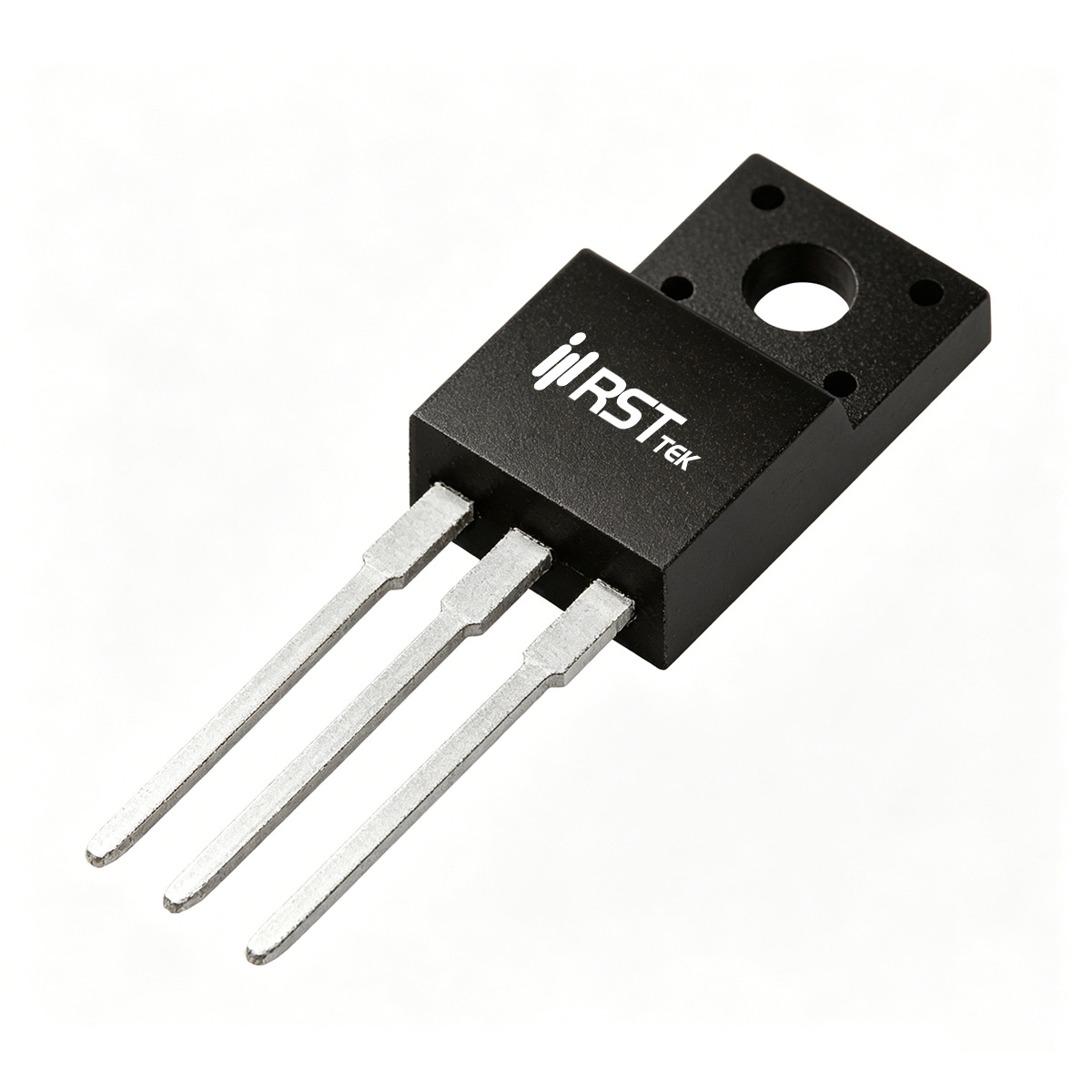

瑞斯特（RST）MBR20300F 是一款面向高电压功率变换的肖特基势垒整流器，采用共阴极双二极管配置，总平均整流输出电流 20A（每管脚 10A），反向重复峰值电压 VRRM = 300V。该电压等级提供充裕安全裕度，适用于 220V 整流后级、高压工业电源、光伏逆变器及高压电池充电设备。器件内部集成保护环结构（Guard ring），有效提升瞬态电压耐受能力和抗静电放电性能，抑制高温下反向漏电流漂移，增强长期可靠性。MBR20300F 采用 TO-220F 全塑封绝缘封装，其背面完全被模塑料覆盖，具备电气隔离特性（典型耐压 >2.5kV），安装时无需额外绝缘垫片，可直接固定于散热器或金属机壳，大幅简化装配工艺并降低物料成本，同时满足安规认证要求。主要极限参数：非重复峰值浪涌电流 IFSM = 200A (8.3ms 正弦半波)，结温范围 -55℃ ~ +175℃，可胜任严苛的工业及户外环境。

■ 低导通压降与高温漏电流控制
MBR20300F 在 300V 耐压等级下实现了优异的导通损耗平衡。在 IF = 10A，结温 25℃ 条件下，正向压降 VF 典型值仅 0.87V，最大值不超过 0.91V，相比传统 300V 肖特基管显著降低导通损耗，有助于提升高压电源转换效率并减小散热器体积。反向漏电流 IR 在 VR = 300V、25℃ 时典型值为 70μA；即使在 125℃ 高温条件下，最大漏电流控制在 6mA 以内，避免热失控风险。击穿电压 BV ≥ 300V（IC=0.5mA），确保器件在电压尖峰工况下稳定工作。由于采用多数载流子传导机制，器件存储电荷极低，反向恢复时间可忽略不计（纳秒级），使其特别适用于高频开关拓扑（>100 kHz），在 CCM 模式 PFC、同步整流续流等应用中显著降低开关损耗和电磁干扰。设计者可参考数据手册中的典型特性曲线（正向压降与温度关系、反向漏电流与电压关系）进行精确的损耗估算。

■ 热设计、降额与集成绝缘
MBR20300F 的 TO-220F 全塑封封装在提供电气隔离的同时，保持了良好的散热能力。其金属基板被绝缘层覆盖，但仍可通过导热硅脂与散热器耦合，典型热阻（结到外壳）RθJC = 4℃/W（每二极管），便于工程师精确估算温升。在自然冷却条件下，搭配适当散热片（例如 25mm×25mm×10mm 铝质散热器），每管脚可承载接近 8A~10A 电流；若采用强制风冷或更大散热面积，可进一步接近额定电流上限。设计者应参考数据手册中的正向电流降额曲线（图 3），在环境温度 Tc 升高时适当降低输出电流，确保结温不超过 175℃。浪涌电流额定 200A 确保电容负载启动、电机启动或电网波动时的可靠性。共阴极内部连接使得单个封装即可实现全波整流、双路独立输出或双管并联扩流，有效节省 PCB 面积。与 TO‑220 金属版本相比，TO‑220F 省去了绝缘垫片和螺丝绝缘套，特别适合对安规有严格要求的消费电子、家电电源、工业辅助电源及户外充电设备。

■ 主要应用领域
基于 300V 耐压、20A 载流能力、低 VF 及全塑封绝缘优势，MBR20300F 适用于以下典型场景：
① 高压开关电源次级整流 – 适用于 220V 输入 AC-DC 电源、工业辅助电源、服务器电源，低导通压降提升效率，TO-220F 简化安规设计。
② 光伏逆变器与 MPPT 充电控制器 – 在 200V~300V 光伏系统中实现防反灌保护，高浪涌能力应对闪电感应及电容充电冲击，绝缘封装增强系统安全性。
③ 电动汽车直流充电桩辅助电源 – 用于 300V 级母线整流，宽结温范围适应户外严苛环境。
④ 高压 DC-DC 转换器（300V 转 48V/24V） – 作为输出整流管或续流二极管，满足工业设备对高可靠性的要求。
⑤ 工业电机驱动与变频器续流 – 在高压变频器、伺服驱动器中保护开关管免受感性尖峰冲击，低存储电荷减少开关噪声。
⑥ 电池化成与储能系统 – 用于 240V 电池簇充放电回路中的输出整流或 OR-ing 并联，低 VF 降低热耗散。综上，瑞斯特 MBR20300F 凭借 300V/20A 的低损耗肖特基技术、保护环加固设计及 TO‑220F 全塑封绝缘封装，为需要高电压裕度、高效率且简化安规设计的高压电源系统提供了理想的整流与续流解决方案。
