MBR20300A

■ 器件架构与高压规格

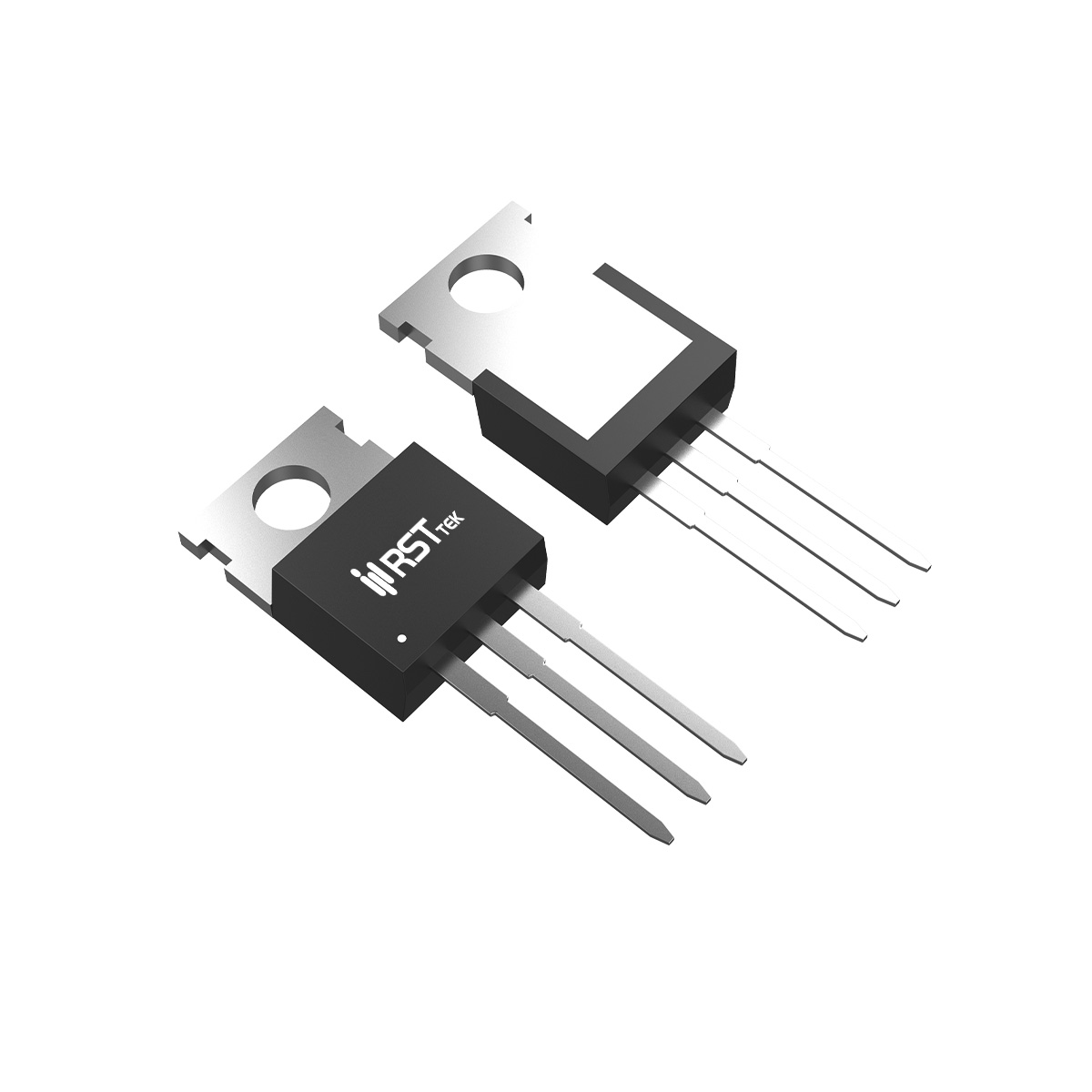

瑞斯特（RST）MBR20300A 是一款面向高电压功率转换的肖特基势垒整流器，采用共阴极双二极管配置，总平均整流输出电流 20A（每管脚 10A），反向重复峰值电压 VRRM = 300V。该电压等级使其非常适合 220V 整流后级、高压工业电源、光伏逆变器及高压电池充电设备。器件内部集成保护环结构（Guard ring），有效提升瞬态电压耐受能力和抗静电放电性能，同时抑制高温下反向漏电流的异常漂移，增强长期可靠性。主要极限参数：非重复峰值浪涌电流 IFSM = 200A (8.3ms 正弦半波)，结温范围 -55℃ ~ +175℃，可耐受严苛的工业及户外环境。MBR20300A 提供三种封装选项：TO‑220（金属基板外露，适合高功率散热）、TO‑220F（全塑封绝缘，无需绝缘垫片）以及TO‑263（D²PAK）（表面贴装，适用于高密度自动化生产），设计者可根据散热与安规需求灵活选择。

■ 低正向压降与高温漏电流控制
MBR20300A 在 300V 耐压等级下实现了业界领先的导通损耗平衡。在 IF = 10A，结温 25℃ 条件下，正向压降 VF 典型值仅 0.87V，最大值不超过 0.91V，相比传统 300V 肖特基管显著降低导通损耗，有助于提升高压电源转换效率并减小散热器体积。反向漏电流 IR 在 VR = 300V、25℃ 时典型值为 70μA；即使在 125℃ 高温条件下，最大漏电流仍控制在 6mA 以内，避免热失控风险。击穿电压 BV ≥ 300V（IC=0.5mA），确保器件在电压尖峰工况下稳定工作。由于采用多数载流子传导机制，器件存储电荷极低，反向恢复时间可忽略不计（纳秒级），使其特别适用于高频开关拓扑（>100 kHz），在 CCM 模式 PFC、同步整流续流等应用中显著降低开关损耗和电磁干扰。设计者可参考数据手册中的典型特性曲线（正向压降与温度关系、反向漏电流与电压关系）进行精确的损耗估算。

■ 封装选择与热设计指南
MBR20300A 的三种封装覆盖了从通孔到表面贴装的完整需求。TO‑220 外露金属基板适合外加散热器，实现最低热阻，适用于 20A 全电流高功率场景；TO‑220F 全塑封绝缘封装省去了绝缘垫片，简化安规认证流程，适合家电、适配器等对隔离有严格要求的应用；TO‑263（D²PAK） 支持自动化 SMT 贴装，配合 PCB 铜箔散热，适用于紧凑型电源模块。共阴极内部连接使得单个封装即可实现全波整流或双路独立输出，节省 PCB 面积。浪涌电流额定 200A 确保器件在输入浪涌、电机启动或大电容充电时保持稳健。设计者应参考正向电流降额曲线（图 3），在环境温度升高时适当降低输出电流，确保结温不超过 175℃。典型热阻（结到外壳）因封装而异，TO‑220 版本表现最优，TO‑220F 次之但仍能满足绝大多数工业应用。对于 300V 高压系统，充足的电压裕量结合低 VF 特性，可显著提升系统可靠性。

■ 主要应用领域
基于 300V 耐压、20A 载流能力、低 VF 及高浪涌耐受特性，MBR20300A 适用于以下典型场景：
① 高压开关电源次级整流 – 适用于 220V 输入 AC-DC 电源、工业辅助电源、服务器电源，低导通压降提升效率，300V 耐压提供充足电压裕量。
② 光伏逆变器与 MPPT 充电控制器 – 在 200V~300V 光伏系统中实现防反灌保护，高浪涌能力应对闪电感应及电容充电冲击。
③ 电动汽车直流充电桩辅助电源 – 用于 300V 级母线整流，宽结温范围适应户外严苛环境。
④ 高压 DC-DC 转换器（300V 转 48V/24V） – 作为输出整流管或续流二极管，满足工业设备对高可靠性的要求。
⑤ 工业电机驱动与变频器续流 – 在高压变频器、伺服驱动器中保护开关管免受感性尖峰冲击，低存储电荷减少开关噪声。
⑥ 电池化成与储能系统 – 用于 240V 电池簇充放电回路中的输出整流或 OR-ing 并联，低 VF 降低热耗散。综上，瑞斯特 MBR20300A 凭借 300V/20A 的低损耗肖特基技术、保护环加固设计及多种封装选择，为需要高电压裕度与高效率转换的高压电源系统提供了可靠的整流与续流解决方案。
