MBR20150F

■ 器件概述与封装特性

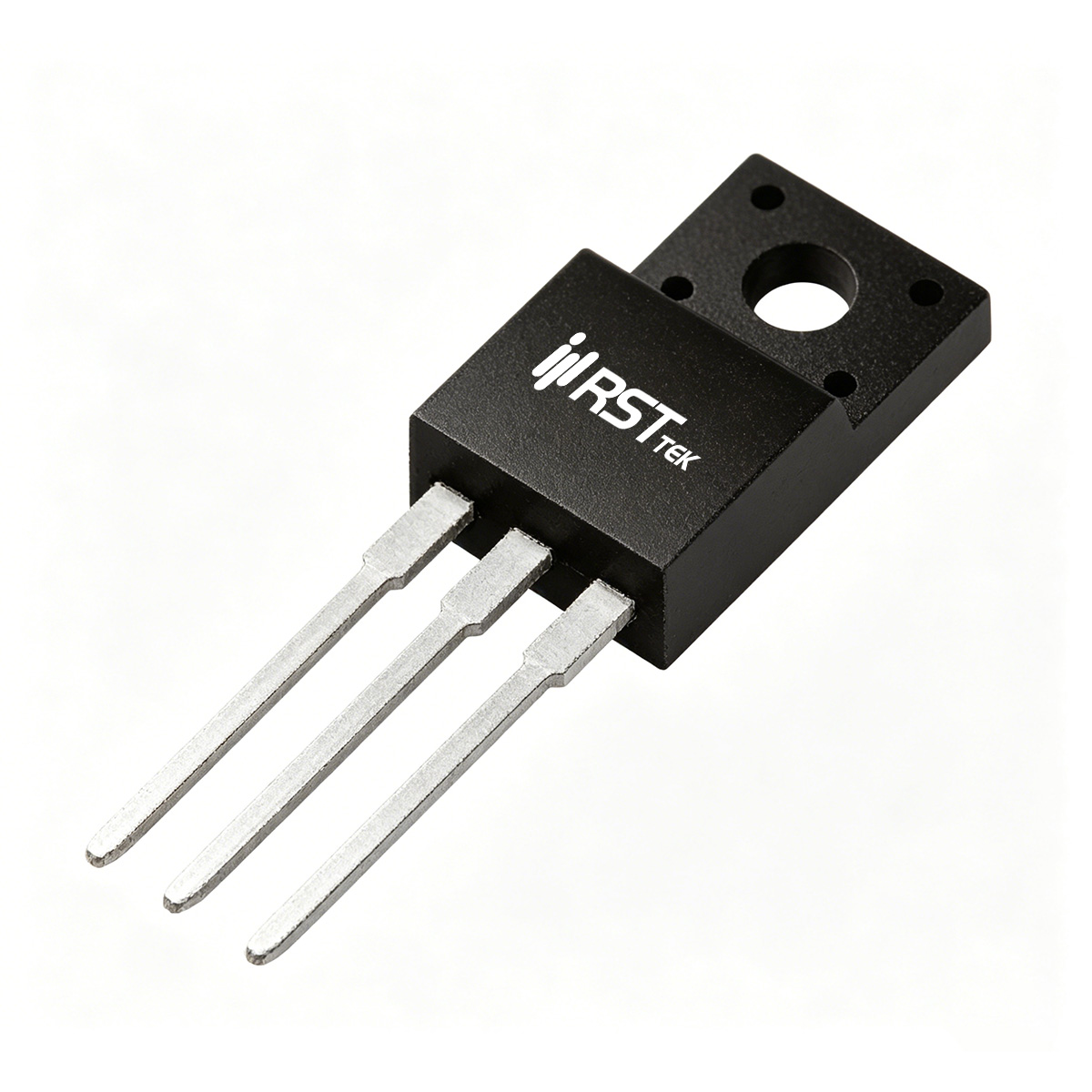

瑞斯特（RST）MBR20150F 是一款面向中高压功率转换的肖特基势垒整流器，采用共阴极双二极管配置，总平均整流输出电流 20A（每管脚 10A），反向重复峰值电压 VRRM = 150V。该电压等级提供充裕安全裕度，适用于 48V、60V 及 72V 母线系统、工业电源及大功率电池充电设备。器件采用 TO-220F 全塑封绝缘封装，背面完全被模塑料覆盖，具备电气隔离特性（典型耐压 >2.5kV），安装时无需额外绝缘垫片，可直接固定于散热器或金属机壳，大幅简化装配工艺并满足安规要求。关键极限参数：非重复峰值浪涌电流 IFSM = 150A (8.3ms 正弦半波)，结温范围 -55℃ ~ +175℃，可承受严苛的工业及户外环境。同时，器件具备低存储电荷、多数载流子传导特性，反向恢复时间可忽略不计，适用于高频开关拓扑。

■ 低导通损耗与高温漏电流控制
MBR20150F 在导通损耗与反向泄漏之间实现了出色平衡。在 IF = 10A，结温 25℃ 条件下，正向压降 VF 典型值仅 0.84V，最大值不超过 0.88V，相比传统 150V 肖特基管显著降低导通损耗，有助于提升电源转换效率并减小散热器体积。反向漏电流 IR 在 VR = 150V、25℃ 时典型值为 0.05mA (50μA)；即使在 125℃ 高温条件下，最大漏电流控制在 20mA 以内，避免热失控风险。击穿电压 BV ≥ 150V（IC=0.5mA），确保器件在电压尖峰工况下稳定工作。典型热阻（结到外壳）RθJC = 4℃/W（每二极管），便于工程师精确估算温升并设计散热方案。由于采用多数载流子传导机制，器件存储电荷极低，反向恢复时间可忽略不计（纳秒级），使其特别适用于高频开关拓扑（>100 kHz），在 CCM 模式 PFC、同步整流续流等应用中显著降低开关损耗和电磁干扰。

■ 热管理设计与降额指南
MBR20150F 的 TO-220F 全塑封封装在提供电气隔离的同时，依然保持了良好的散热能力。其金属基板被绝缘层覆盖，但仍可通过导热硅脂与散热器耦合，利用热阻 RθJC=4℃/W 进行热设计。在自然冷却条件下，搭配适当散热片（例如 25mm×25mm×10mm 铝质散热器），每管脚可承载接近 8A~10A 电流；若采用强制风冷或更大散热面积，可进一步接近额定电流上限。设计者应参考数据手册中的正向电流降额曲线（Fig.1），在环境温度 Tc 升高时适当降低输出电流，确保结温不超过 175℃。浪涌电流额定 150A 确保电容负载启动、电机启动或电网波动时的可靠性。共阴极内部连接使得单个封装即可实现全波整流、双路独立输出或双管并联扩流，有效节省 PCB 面积。与 TO‑220 金属版本相比，TO‑220F 省去了绝缘垫片和螺丝绝缘套，简化生产流程并降低物料成本，特别适合对安规有严格要求的消费电子、家电电源及工业辅助电源。

■ 典型应用场景
基于 150V 耐压、20A 载流能力、低 VF 及全塑封绝缘优势，MBR20150F 广泛应用于以下领域：
① 开关电源次级整流 – 适用于 48V 通信电源、服务器电源、LED 驱动电源，低导通压降提升效率，TO‑220F 简化安规设计。
② 工业 DC-DC 转换器（48V 转 12V/24V） – 作为输出整流管或续流二极管，宽结温范围保证在高温工业环境下长期可靠运行。
③ 电机驱动与变频器续流 – 在工业变频器、伺服驱动器及无刷电机控制器中保护开关管免受感性尖峰冲击，高浪涌能力抵御启动电流。
④ 电池充电与储能系统 – 用于 48V 电池簇充放电回路中的防反灌二极管或 OR-ing 并联，低 VF 降低热耗散。
⑤ 光伏优化器与 MPPT 充电控制器 – 在太阳能电池板输出端实现高效率防反流，适应户外宽温环境。
⑥ 家电与消费电子内部电源 – 利用 TO-220F 绝缘特性直接安装于散热片，无需额外绝缘处理，简化生产线组装。综上，瑞斯特 MBR20150F 凭借 150V/20A 的低损耗肖特基技术与 TO‑220F 全塑封封装，为需要兼顾效率、散热与安规隔离的中高压电源系统提供了理想的整流与续流解决方案。
