MBR20100F

■ 器件架构与额定能力
瑞斯特（RST）推出的MBR20100F是一款面向高效率功率变换的100V/20A 肖特基势垒整流器，采用共阴极双二极管配置，平均整流输出总电流达到20A（每管脚10A），反向重复峰值电压VRRM = 100V。器件基于多数载流子传导机理，拥有极低存储电荷和纳秒级反向恢复特性，从根本上消除了少子存储效应，适用于高频开关拓扑。MBR20100F提供工业标准TO-220F全塑封绝缘封装，背面完全电气隔离，无需额外绝缘垫片即可直接安装散热器，大幅简化系统装配并提升安规可靠性。关键极限参数：非重复峰值浪涌电流IFSM = 150A (8.3ms 正弦半波)，确保器件在电源输入浪涌、电容充电或负载突变工况中保持稳健；结温范围覆盖-55℃ ~ +175℃，可胜任高环温工业环境。内置肖特基势垒工艺，正向压降低且高温漏电流得到良好控制，为开关电源次级整流、DC-DC转换及电机驱动提供低损耗解决方案。

■ 低导通损耗与高频特性
MBR20100F在导通损耗上表现优异，IF = 10A，Tj=25℃条件下正向压降VF典型值仅0.80V，最大值不超过0.85V，相比传统100V肖特基管降低约10%~15%的导通损耗，显著提高电源转换效率。即使在高温满载工作状态，低VF特性依然保持高效。反向漏电流IR在VR=100V、25℃时典型值为0.05mA (50μA)，在125℃结温下典型漏电流控制在20mA，静态功耗维持在合理范围内，避免热失控风险。由于采用多数载流子传导结构，器件无反向恢复时间（trr ≈ 0），因此开关损耗几乎可忽略不计，配合低结电容设计，特别适合工作频率超过100kHz的PWM拓扑、同步整流续流和有源钳位电路。同时典型热阻（结到壳）RθJC = 4℃/W（每二极管），利于热管理设计，工程师可轻松估算温升并优化散热方案。与同类型号相比，MBR20100F在兼顾低正向压降和可接受漏电流之间取得良好平衡，是100V电压等级中兼具效率与可靠性的整流核心。

■ 封装热优化与隔离设计

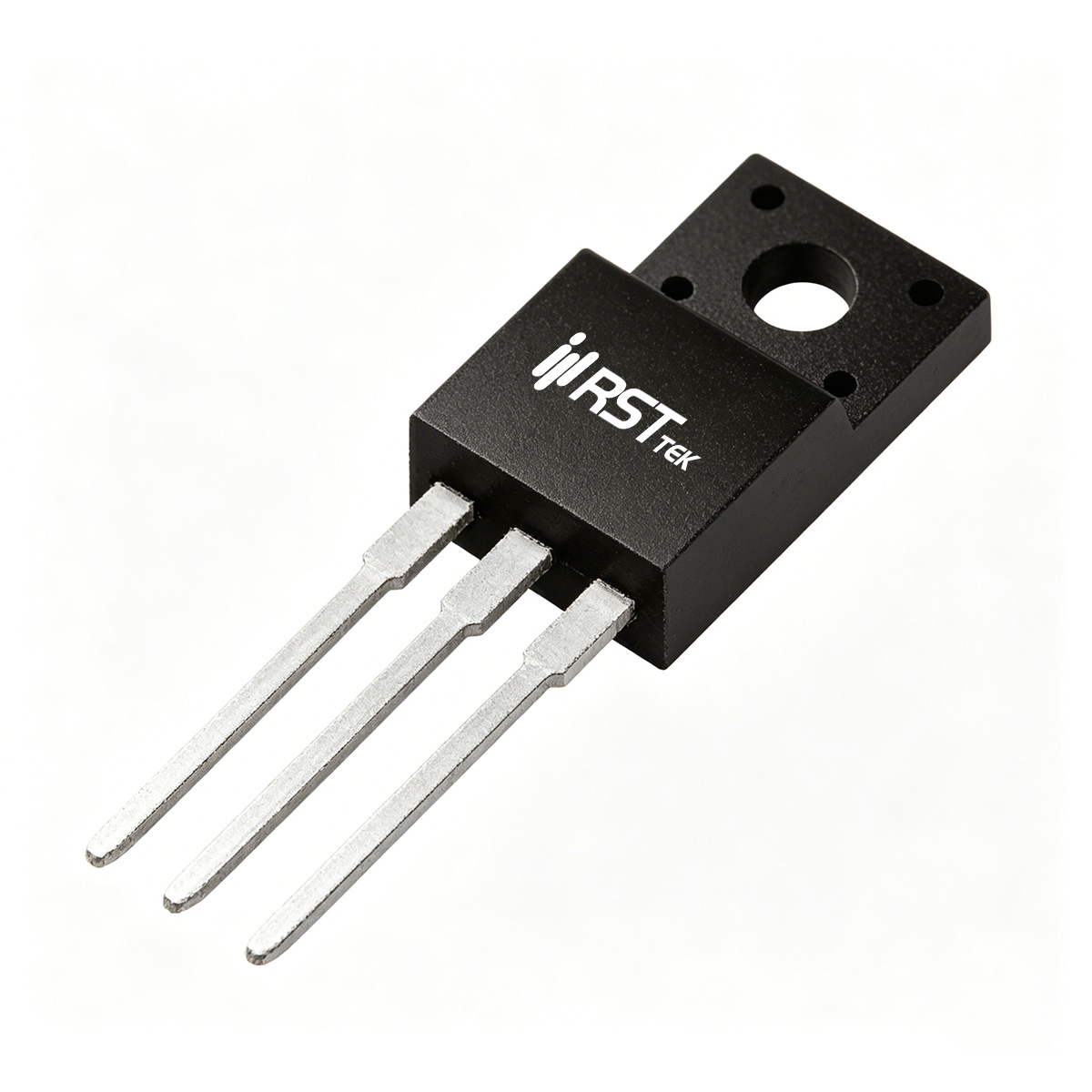

MBR20100F采用TO-220F全塑封绝缘封装，其金属背板完全被模塑料覆盖，无需使用绝缘垫片或导热绝缘膜，直接固定于散热器或机壳，大幅度降低接触热阻并简化生产工序。这对于要求高绝缘耐压（>2.5kV）的消费类电源、工业辅助电源以及家电应用尤为关键。基于热阻RθJC=4℃/W，搭配适当散热片（例如20mm×20mm×10mm铝质散热器，自然风冷），器件总功耗可支持至接近额定电流。典型降额曲线参考数据手册：当环境温度Tc≤75℃时，每管脚可承载10A连续电流；环境温度升高至125℃时需适当降额（参考正向电流降额特性）。另外，浪涌电流额定150A确保短时过载耐受性，满足电机启动或大电容充电冲击。器件储存和工作温度范围均为-55~+175℃，通过高低温循环考核，满足工业级可靠性标准。与同封装竞品完全引脚兼容，使得设计升级或第二供应商导入无需改版PCB。结合共阴极拓扑，用户可灵活配置为全波整流、双路独立输出或双管并联扩流，最大化器件利用率。

■ 典型应用场景与系统整合
基于MBR20100F的100V/20A能力、超低VF及绝缘封装优势，主要应用涵盖以下领域：
① 开关电源次级整流 – 适配于AC-DC适配器、开放式电源、LED驱动、PC电源等，在12V/24V输出级中替换普通二极管，可提升2%~4%满载效率，降低散热需求。
② DC-DC转换器（Buck/Boost）续流管 – 用于通信电源、工业模块电源、光伏优化器中的同步/异步整流，低存储电荷降低振铃和电压尖峰，改善EMI特性。
③ 电机驱动与BLDC逆变续流 – 在无刷直流电机、步进电机驱动器的H桥或三相逆变桥中充当续流二极管，凭借高浪涌耐受能力抵御感应尖峰，确保系统长期可靠。
④ 反极性保护与OR-ing电路 – 利用极低VF提供低损耗输入防反接保护；在冗余电源系统中实现理想二极管“或”功能，降低压降损耗和热耗散。
⑤ 电池充电及储能系统 – 用于铅酸/锂电池充电电路输出整流及防倒灌保护，降低温升同时延长充电器寿命。
⑥ 高安规要求紧凑电源 – TO-220F全塑封特性使得MBR20100F非常适合无接地金属外壳电源、户外充电桩辅助电源及白色家电内置电源板，无需额外绝缘处理，通过耐压测试更简易。总之，瑞斯特MBR20100F以低正向压降、宽结温范围和坚固的浪涌能力，为100V级电源系统提供了高性价比、高可靠性的整流/续流选择。
