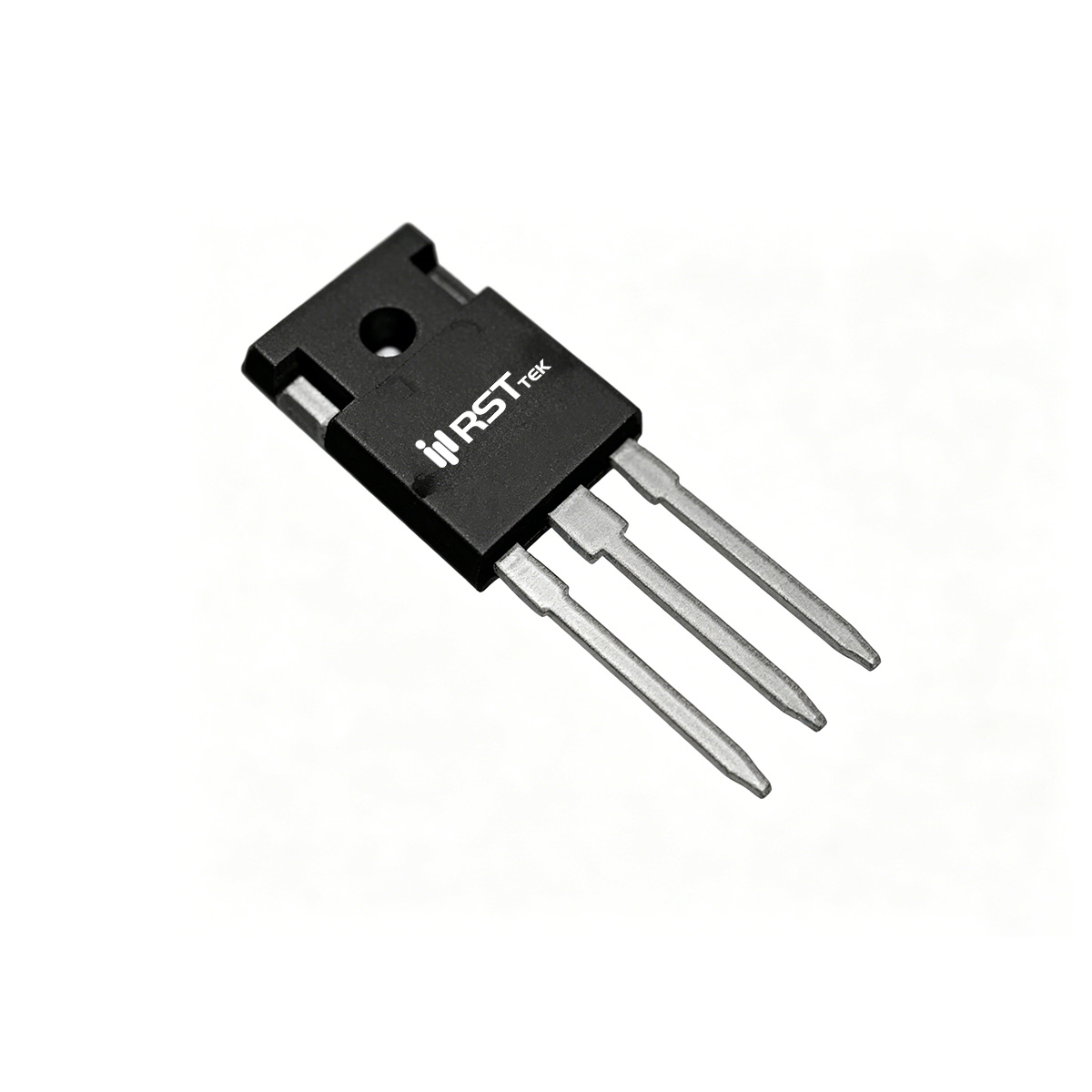

MBR1045F
MBR1045F 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- IF(AV)(A):
- 10
- VRRM(V):
- 45
- VF(V)典型值:
- 0.54
- IR<(uA):
- 50
- Cargo Status:
- 量产
- 封装:
- TO-220F
▶ 器件概述与封装优势
瑞斯特（RST）推出的MBR1045F 是一款采用肖特基势垒工艺制造的大电流整流二极管，集成了保护环结构以增强抗应力能力。该器件采用TO-220F全塑封绝缘封装，无需额外绝缘垫片即可直接安装于散热片，大幅简化装配工艺并提升系统高压隔离安全性。反向重复峰值电压VRRM = 45V，总平均整流输出电流10A（每支路5A，适用于双路并联或单路使用），正向浪涌峰值电流高达IFSM = 150A（8.3ms单周期），结温范围宽至-55℃至175℃，远超普通肖特基二极管的150℃上限，适用于高温工作环境。MBR1045F 可对标业界标准MBR1045、STPS1045F等全塑封型号，广泛应用于开关电源输出整流、续流二极管、极性保护及DC-DC转换器等需要绝缘安装的场合。
▶ 极限额定值与电气特征
RST MBR1045F 的核心优势在于其极低的正向压降和高效率：在正向电流IF = 5A、结温25℃条件下，典型正向压降VF仅为0.53V，最大值为0.58V，显著降低大电流整流时的导通损耗。在高温175℃下，正向压降将进一步降低，有助于提升热工况下的效率。反向漏电流特性优异：在反向电压VR = 45V、结温125℃时，典型漏电流仅0.05mA（50μA），最大值6mA；低漏电流有助于减少高温待机功耗并防止热失控。器件为多数载流子导电结构，几乎无反向恢复时间，开关损耗极小，特别适用于高频开关电源（工作频率可达100kHz以上）。击穿电压在TJ=25℃、IR=0.5mA条件下典型值为45V，提供充足的安全裕量。
※ 肖特基二极管无少数载流子存储效应，反向恢复时间通常可忽略（<10ns），开关速度远快于超快恢复PN结二极管，是高频整流的理想选择。
▶ 热特性与安全设计
RST MBR1045F 具备优异的浪涌承受能力：在60Hz正弦半波、8.3ms单周期条件下，峰值浪涌电流高达150A，可安全应对电源启动、负载瞬变或雷击感应产生的瞬时过流。器件最高结温175℃，相比常规150℃器件具有更高的热设计裕量。TO-220F全塑封封装因内置绝缘层，结到外壳热阻较TO-220金属封装略高，需合理设计散热系统。推荐在实际应用中加装足够面积的散热片（建议热阻≤5℃/W），并涂抹导热硅脂以确保外壳温度不超过100℃。正向电流降额曲线表明，当外壳温度超过100℃时需按比例降低输出电流，确保结温不超过175℃。对于总电流10A的应用，建议双支路并联使用以降低单管功耗。
▶ 典型应用场景与设计要点
基于其45V耐压、10A电流能力、极低正向压降以及175℃高结温能力，RST MBR1045F 的TO-220F全塑封封装尤其适用于以下对绝缘和安全有要求的功率电子领域：
开关电源输出整流：作为反激、正激或半桥式开关电源的次级整流二极管，利用低VF降低整流损耗，全塑封封装简化了电源与散热片之间的绝缘设计。
续流二极管（Freewheeling Diode）：在Buck降压转换器、有源钳位电路或电机驱动中作为续流管，快速开关特性减少反向恢复损耗。
极性保护与防反接电路：在直流输入端口串联MBR1045F，低压降减少电压损失，同时TO-220F封装便于直接固定于金属机壳而不需额外绝缘垫。
DC-DC转换器同步整流续流管：在低压大电流同步整流拓扑中可作为辅助续流管，提高转换器轻载效率。
高温环境电源模块：175℃的最高结温使其适用于密闭空间、汽车电子及工业电源等高温场合，全塑封封装进一步增强了可靠性。
设计注意事项：肖特基二极管反向耐压较低（45V），不可用于超过额定电压的场合，否则会发生雪崩击穿。在高温高反向电压下，漏电流会显著增加，设计时需留足裕量。PCB布局时，应尽量缩短阳极与阴极之间的走线长度，减小寄生电感。由于TO-220F封装塑料外壳不导电，可直接安装于散热片，但需注意螺丝扭矩不宜过大以免损坏封装。RST MBR1045F 可pin-to-pin替代MBR1045F、STPS1045F、SBT1045F等全塑封型号，为电源转换与保护电路提供高性价比国产化选择。
* 所有电气特性数据基于瑞斯特MBR1045F产品规格书，测试条件TA=25℃（另有注明除外）。实际应用中需确保结温不超过175℃，避免反向电压击穿，并遵循电流降额曲线。
