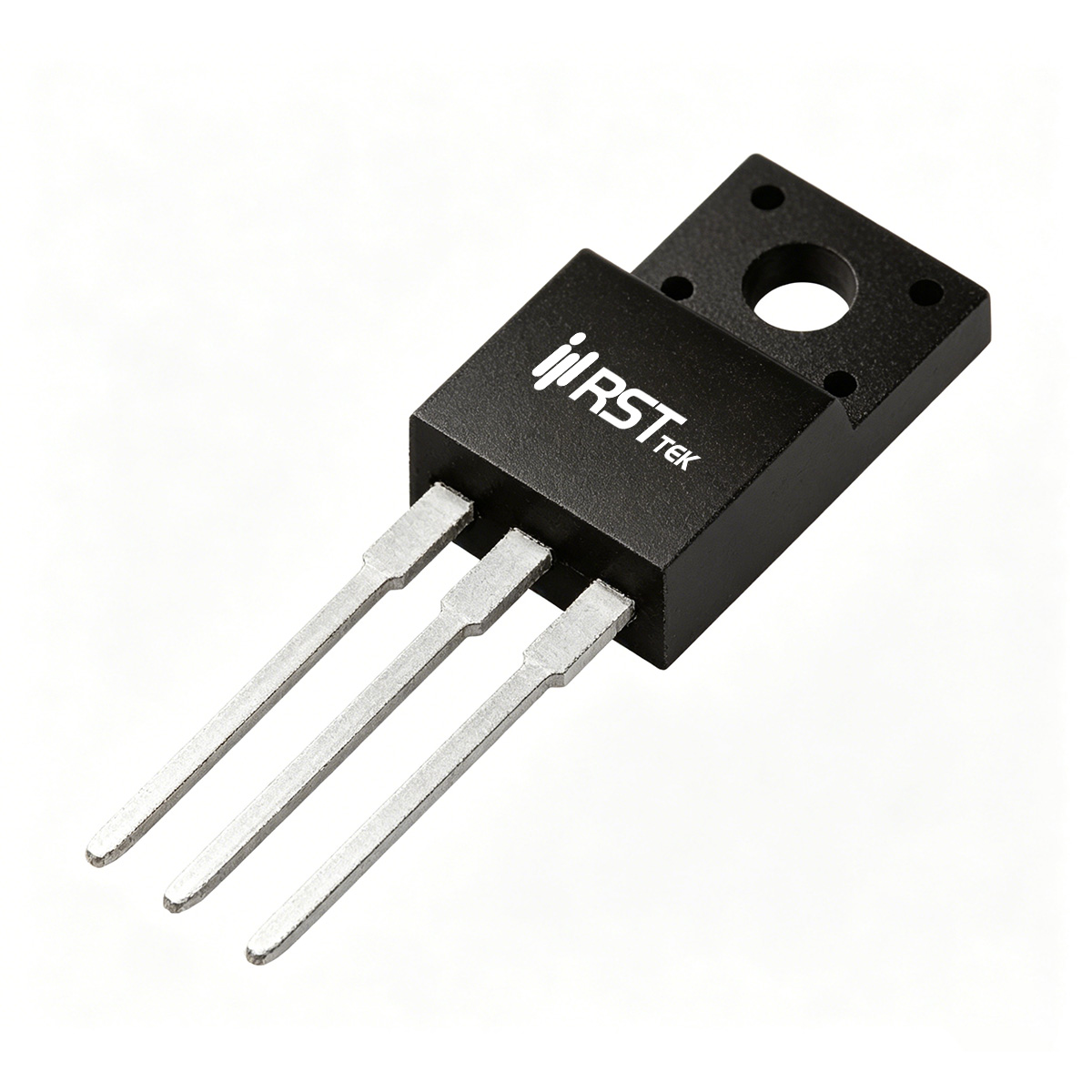

MBR10100F

1. 器件架构与全塑封绝缘优势
瑞斯特（RST）MBR10100F 系列肖特基势垒整流器采用双二极管共阴极结构，每管额定电流 5A，总输出能力 10A，专为 100V 耐压等级下的高频、高效率功率变换场景设计。基于多数载流子（电子）传导机制，器件反向恢复时间趋近于零（trr 典型值 <10ns），开关损耗极低，在 50kHz~500kHz 频率范围内均可实现高效率运行。内部集成增强型保护环（Guard Ring），有效抑制瞬态电压尖峰并改善边缘电场分布，显著提升抗浪涌与抗静电放电能力。该型号采用 TO-220F 全塑封绝缘封装，塑封体将金属基板与外部完全电气隔离，无需额外使用绝缘垫片和导热绝缘膜，可直接安装于接地散热器上而无短路风险，极大简化系统装配并提升安全爬电距离。芯片采用优化的势垒金属工艺，在 100V 耐压等级下实现了较低的正向压降与可控反向漏电流之间的平衡，特别适用于对绝缘耐压有严格要求的工业电源、通信设备及消费电子应用。

2. 电气性能基准与额定参数
在 25℃ 结温条件下，MBR10100F 每管正向压降典型值为 0.77V（I_F=5A），最大值不超过 0.83V。该 VF 特性在 100V 耐压肖特基中表现均衡，使器件在 10A 满载时能有效控制温升并提升转换效率。反向漏电流指标：额定反向电压 100V / 25℃ 时典型值约 50µA，高温 125℃ 工况下最大漏电流为 6mA，兼顾高温待机功耗与长期可靠性。峰值重复反向电压 V_RRM 为 100V，击穿电压 BV 保证值 100V（I_C=0.5mA），适合 48V/60V 直流母线应用并留有充足安全裕量。器件非重复峰值正向浪涌电流 I_FSM 高达 150A（8.3ms 正弦半波），从容应对开机浪涌、负载短路或雷击感应等瞬态条件。工作结温范围 -55℃ 至 +175℃，满足工业宽温需求。主要参数归纳如下：

得益于极低存储电荷，该器件在反激、正激拓扑的次级整流中可大幅减少开关损耗，配合同步整流技术可进一步提升系统效率。150A 浪涌能力使其适用于容性负载适中的电源设计。

3. 热管理特性与封装可靠性
MBR10100F 采用的 TO-220F 全塑封封装，整体模塑环氧树脂符合 UL94V-0 阻燃等级，引脚镀锡可焊性优良，支持 260℃ / 10 秒波峰焊或手工焊。其绝缘耐压能力（典型值 >2.5kV）使之无需额外绝缘垫片，直接利用导热硅脂贴合散热片，降低装配成本并提高系统安全性。热特性方面，由于绝缘层的存在，结至外壳热阻 RθJC（每个二极管 leg）典型值为 3.5℃/W，相比非绝缘 TO-220 略高，但仍保证在外壳温度 T_C ≤105℃ 时，器件可安全输出 10A 总额定电流且结温不超过 175℃。推荐在强制风冷或大铜箔散热条件下应用，充分利用 0.77V 低压降带来的热裕量。器件湿度敏感等级为 MSL-1，具备优良的抗腐蚀性能，适应严苛的储存与回流焊工艺。供货形式为 50 支/管装，方便自动化生产插入。相比 TO-220 需要额外绝缘片，TO-220F 简化了热设计流程并提升 EMI 一致性，尤其适合紧凑型电源适配器、充电器及工业开关电源。

4. 典型应用场景与系统集成优势
凭借 100V/10A 的中等电压电流能力、较低正向压降、150A 浪涌耐受度以及 TO-220F 全塑封绝缘便利性，MBR10100F 在以下领域具有广泛的应用价值：
• 开关电源次级整流 – 适用于反激、正激拓扑的 12V/24V/48V 输出级，如 AC-DC 适配器、工业辅助电源、LED 照明驱动及电池充电器，简化绝缘处理并提升满载效率。
• DC-DC 转换器 – 在 48V 转 12V/24V 的降压模块、通信总线转换器中作为输出整流或续流二极管，较低 VF 减少导通损耗，配合 TO-220F 绝缘封装降低系统漏电风险。
• 光伏旁路保护 – 中小功率光伏组串的旁路二极管，10A 连续电流和 150A 浪涌能力可承受云遮或热斑冲击，防止组件损坏。
• 电机驱动与变频器续流 – 在工业变频器、伺服驱动器的母线续流电路中，吸收感性负载能量，保护功率开关管。
• 反极性保护与 OR-ing 电路 – 利用低导通压降实现理想二极管功能，减少系统压降损耗，同时 TO-220F 绝缘封装简化系统接地设计。
设计注意事项：肖特基具有负温度系数，多管并联需注意均流；在高温环境（T_C >105℃）时需依据降额曲线降低输出电流；TO-220F 安装时建议使用带弹簧垫片的螺钉固定于散热器，并确保接触面平整、涂抹导热硅脂以降低热阻。总体而言，瑞斯特 MBR10100F 结合了 100V/10A 的均衡规格、0.77V 较低 VF 和 TO-220F 一体绝缘便利性，为中等功率、高可靠性整流应用提供理想的国产化解决方案。

※ 以上数据基于瑞斯特（RST）实验室测试条件及产品规格书（T_J=25℃，除非特殊注明），与业界主流 10A/100V 肖特基整流器参数一致。详细正向特性、反向恢复及降额曲线请参阅完整技术手册。
