BU406

■ 产品概述与关键特性

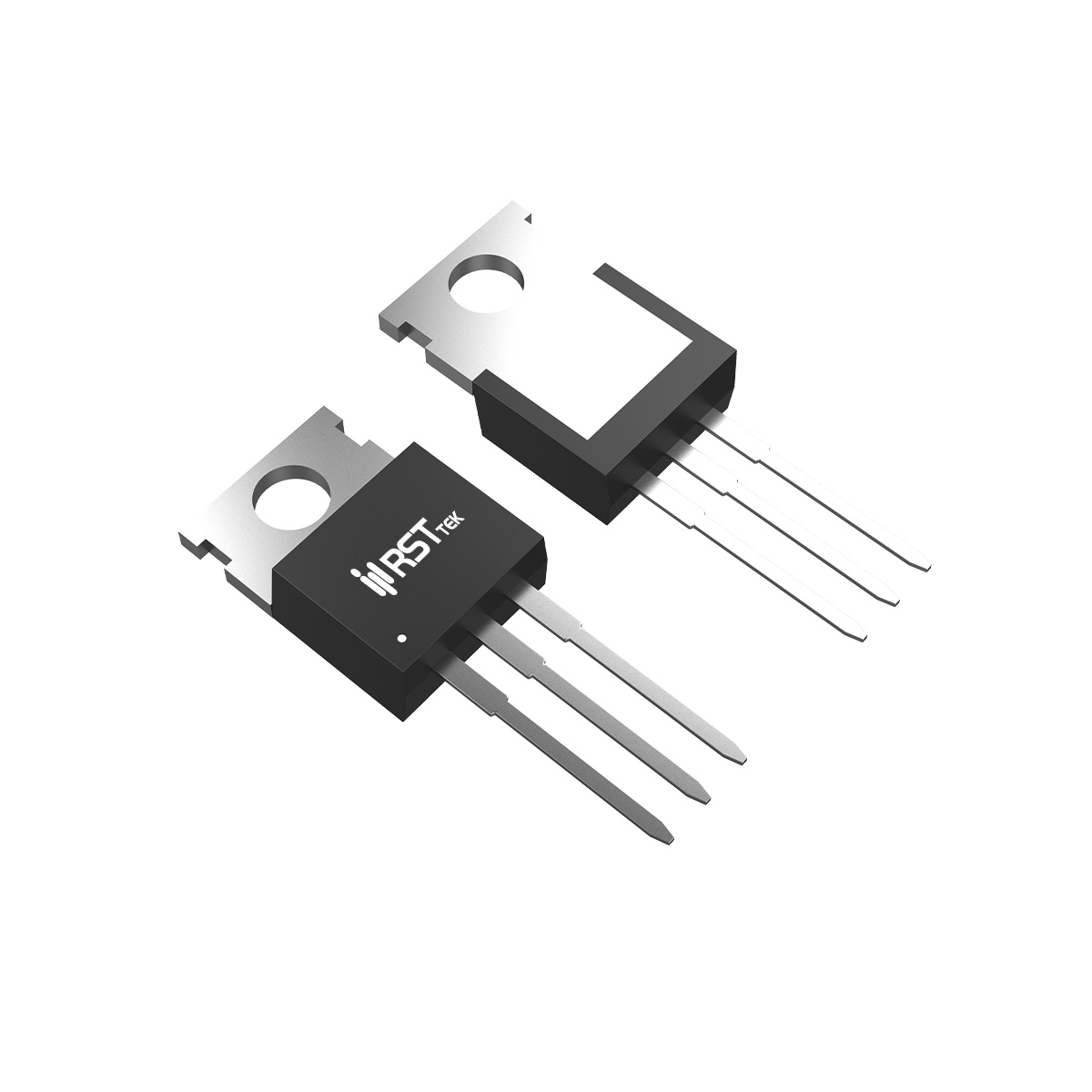

瑞斯特（RST）推出的BU406是一款采用外延平面工艺制造的高压快速开关NPN功率晶体管，完全兼容业界标准BU406系列，并采用TO-220-3L封装（引脚排列为B-C-E）。该器件专为电视机和CRT显示器的行偏转输出级设计，同时也适用于高压开关电源、电子镇流器及其他高速功率开关应用。其关键特性包括：极高的集电极-基极耐压（V_CBO = 400V）、集电极-发射极耐压（V_CEO = 200V）以及V_CEV ≥ 400V（基极-发射极反偏时）。BU406的连续集电极电流为7A，峰值电流（10ms）可达15A，基极电流额定值为4A，能够承受行偏转线圈产生的高反峰电压和较大电流应力。器件耗散功率为60W（T_C=25℃），结温范围为-65℃～+150℃，并具备快速开关速度（典型下降时间t_f = 0.75μs）和低饱和电压（V_CE(sat) ≤ 1.0V @ I_C=5A, I_B=0.5A），使其在高频开关应用中兼具高效率与可靠性。

■ 电气参数与开关特性
在T_C=25℃条件下，BU406提供严格且一致的电气规格。集电极-发射极维持电压V_CEO(sus) ≥ 200V（I_C=100mA, I_BE=0），集电极截止电流I_CES在V_CE=400V、V_BE=0时最大为5.0mA；在V_CE=250V、V_BE=0时典型值仅0.1mA（高温150℃时≤1.0mA），确保在高压偏置下的低漏电特性。发射极截止电流I_EBO ≤ 1.0mA（V_EB=6V, I_C=0）。直流电流增益h_FE在V_CE=10V, I_C=500mA条件下范围为50～120，提供足够的驱动增益。饱和电压典型值仅0.5V（最大1.0V），基极-发射极饱和电压V_BE(sat) ≤ 1.2V（相同测试条件）。关键的开关特性方面：特征频率f_T典型值为10MHz（I_C=0.5A, V_CE=10V, f_test=20MHz），输出电容C_ob典型值80pF（I_E=0, V_CB=10V, f=1MHz），下降时间t_f典型值0.75μs（测试条件：I_C=5A, I_BI= -I_BS=0.5A, L=150μH, V_CC=40V）。BU406与经典BU406完全兼容，可直接替换或升级原有设计，其快速开关特性可显著降低行偏转输出级的开关损耗。

■ 典型应用场景与电路优势
基于BU406的高耐压、大电流及快速开关能力，它广泛适用于以下领域：

• CRT电视机/显示器行偏转输出级：作为行输出管，与行输出变压器、偏转线圈配合，产生水平扫描锯齿波电流。BU406的高V_CEV（400V）可承受反峰电压，而快速下降时间（0.75μs）确保行扫描线性度，减少高次谐波辐射。

• 高压开关电源（SMPS）：在反激或正激变换器中作为主开关管，400V耐压适用于220V AC输入的主电源电路，7A电流裕量可支持100W～150W的功率等级。

• 电子镇流器与节能灯驱动：在半桥逆变电路中作为高频开关管，利用低饱和电压降低导通损耗，提高镇流器效率和可靠性。

• 高压DC-DC变换器与逆变器：用于光伏优化器、车载高压辅助电源等需耐受400V母线电压的场景，开关频率可达几十千赫兹。

在行偏转应用中，需特别注意基极驱动波形的前沿陡峭度，以缩短存储时间；同时可在集电极-发射极间并联阻尼二极管和RC吸收网络，抑制尖峰电压。

■ 热管理与安全工作区设计建议
为确保BU406的长期可靠性，必须遵循功率降额规范。当外壳温度T_C=25℃时，最大耗散功率为60W，结到外壳热阻为2.08℃/W。随着壳温升高，需按比例降额——例如当T_C=100℃时，允许功耗降至约30W。因此应配备足够散热面积的散热器（推荐TO-220标准散热片，热阻≤4℃/W）并涂抹导热硅脂。在实际电路设计中，请结合数据手册中的安全工作区（SOA）曲线确定直流或脉冲电流限制，避免超出二次击穿边界。对于感性负载（如行偏转线圈），应确保反峰电压不超过V_CEV额定值，并在基极关断时提供反向驱动电流以加速载流子抽取，缩短存储时间和下降时间。基极驱动电路推荐使用专用行激励变压器或高压高速驱动IC，提供峰值±1A以上的驱动电流。通过严谨的热设计和优化驱动，瑞斯特BU406可在行偏转、开关电源等高压高频应用中展现卓越性能与高可靠性。
