BAV70

在数字逻辑电平转换、高速信号钳位、多路复用及电源管理电路中，单封装集成两颗二极管的阵列可显著节省PCB空间并降低寄生参数。瑞斯特（RST）推出的 BAW56、BAV70、BAV99 系列双开关二极管阵列，采用小型表面贴装封装（如SOT-23），内部集成两颗电气特性一致的高速开关二极管。三款型号主要区别在内部连接方式：BAW56 为共阳极（两管阳极相连），BAV70 为共阴极（两管阴极相连），BAV99 为串联（一管阴极接另一管阳极）。这种灵活配置可满足信号切换、全波整流、倍压电路及保护网络等多样化设计需求。器件具有 70V 反向电压（VR）、200mA 正向电流（IF），非重复峰值正向浪涌电流 IFSM 达 2.0A（8.3ms），能够承受瞬态过流冲击。单管功率耗散 PD 为 225mW，结到环境热阻 RθJA 约 556℃/W，工作结温范围 -55℃ 至 +150℃，适用于消费电子、工业控制及通信设备。

根据电气特性（TA=25℃），三款型号具有相同的核心参数：反向击穿电压 V(BR) 最小 70V（IR=100μA），确保在 70V 以下可靠截止。正向压降 VF 随电流变化：IF=1mA 时典型值 0.715V（最大 0.855V），IF=10mA 时典型值 0.855V，IF=50mA 时最大 1.0V，IF=150mA 时最大 1.25V，低导通损耗适合高效整流和钳位。反向漏电流 IR 在 VR=70V 时最大仅 2.5μA，低漏电特性保障了高阻抗信号链的精度。结电容 CT 在 VR=0V、f=1MHz 条件下典型值 1.5pF，极低的寄生电容使器件适用于高速数据线（如 USB 2.0、LVDS、以太网）的共模钳位或 ESD 辅助保护。最关键的开关性能：反向恢复时间 trr 典型值为 6ns（测试条件：IF=IR=10mA，IRR=0.1×IR，RL=100Ω），这一超快恢复特性使器件能够胜任 MHz 级的高频开关、脉冲整形及逻辑电平转换。器件符合 RoHS 和无卤素标准，引脚可焊性满足 MIL-STD-750。

典型应用场景： 根据内部连接选型，该系列二极管阵列适用于：① 高速逻辑电平转换——在 I²C、SPI、UART 等总线中实现 3.3V 与 5V 系统间的双向电平转换（配合上拉电阻），BAW56（共阳极）或 BAV99（串联）均可构成电平转换桥，6ns 的恢复时间保证高速信号完整性。② 全波整流与倍压电路：BAV70（共阴极）可组成全波整流桥的一部分，用于小信号交流/直流转换或 RF 检波；BAV99 串联结构可用于倍压整流。③ 高速钳位与保护网络：将双二极管分别连接至电源和地，钳位输入信号超出电源轨的过冲或下冲，1.5pF 低电容几乎不影响信号质量，适用于以太网 PHY、视频接口或 ADC 输入前端。④ 多路模拟开关与信号选通：利用共阴/共阳结构实现模拟信号的通道选择，配合 MOSFET 驱动。⑤ 续流与反峰吸收：并联于小型继电器、电磁铁或步进电机绕组两端，吸收关断时产生的反向感应电动势。在 PCB 布局中，建议将器件靠近被保护或切换的信号节点，走线尽量短以减小寄生电感。由于单封装包含两颗二极管，且各管电气特性高度匹配，特别适合对一致性要求高的差分信号或对称电路。

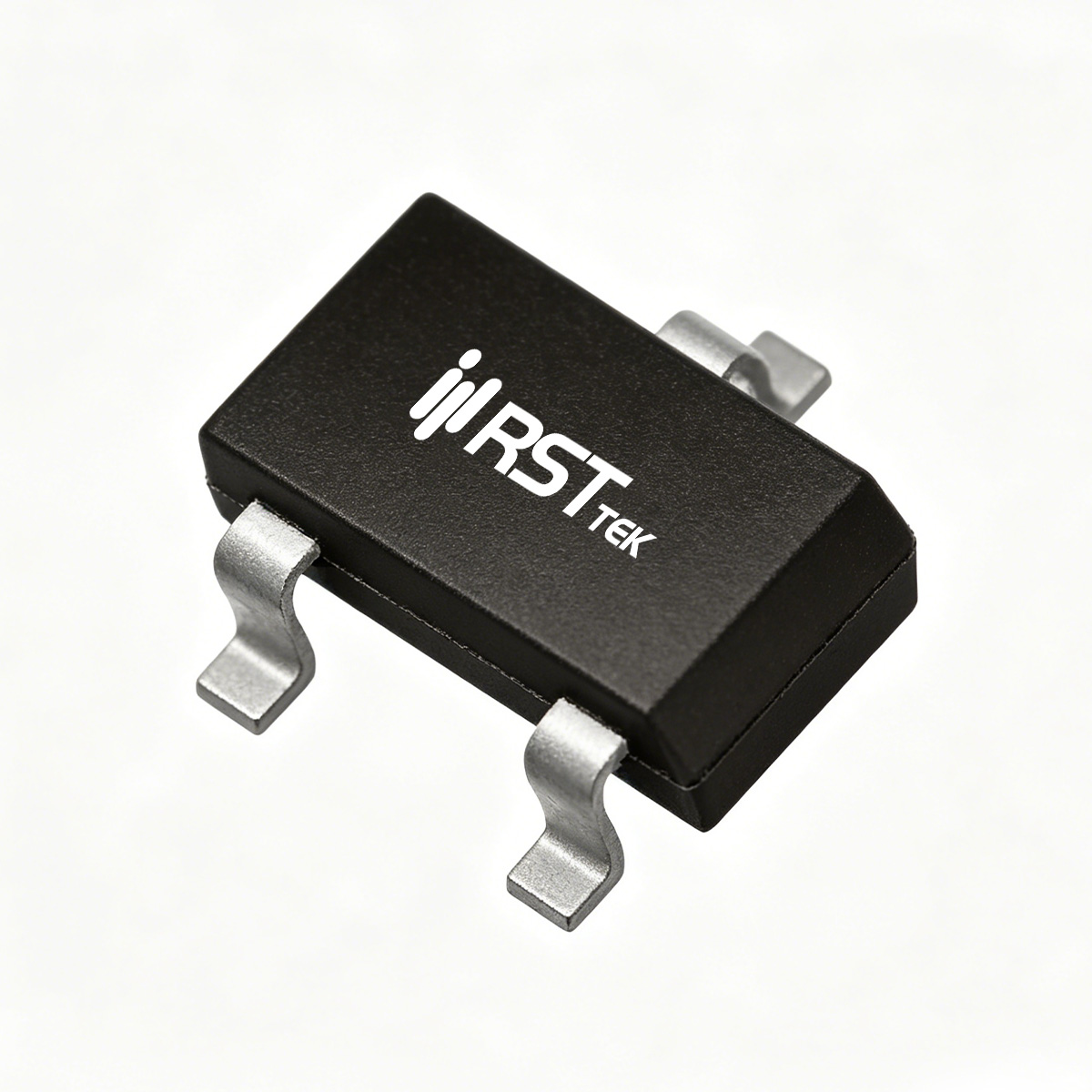

从封装与组装角度，该系列采用 SOT-23 模塑塑料封装（其他可选小外形封装），尺寸紧凑，适合自动化贴装。引脚焊盘设计应遵循标准 SOT-23 布局，焊接工艺符合无铅回流焊规范（峰值 +260℃）。器件以卷带包装供货（3,000 片/卷），便于高速生产。总体而言，瑞斯特（RST）BAW56/BAV70/BAV99 双二极管阵列系列凭借 70V 耐压、200mA 电流能力、6ns 超快恢复、1.5pF 低结电容以及灵活的内部连接拓扑，为开关电源、逻辑电平转换、高频信号钳位和多路复用等应用提供了高集成度、高可靠性的解决方案。设计人员可根据电路拓扑（共阴、共阳或串联）选择合适型号，在节省板级空间的同时获得匹配的双通道性能。
