BAV16W

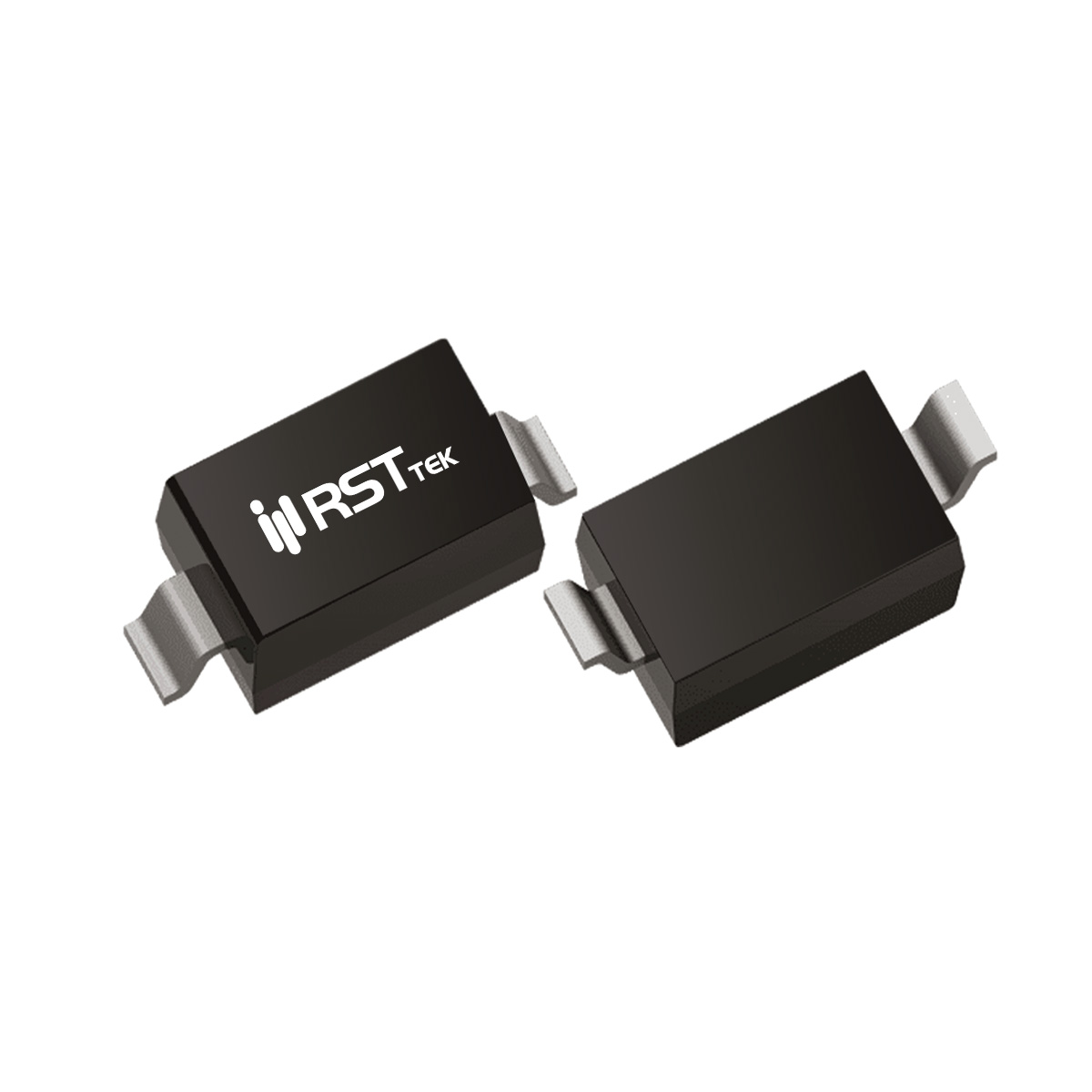

在数字逻辑电路、高频脉冲整形、电源管理以及通用开关应用中，快速开关二极管承担着信号选通、限幅、钳位和反向保护等关键功能。瑞斯特（RST）推出的 1N4148W / BAV16W 是一款采用 SOD-123 表面贴装封装的高速开关二极管，专为自动化插入和高密度PCB设计而优化。该器件具有 100V 非重复峰值反向电压（VRM）、100V 工作峰值反向电压（VRWM） 和 71V RMS 反向电压，可安全用于 48V 及以下电源轨、通信接口及工业控制线路。其正向连续电流 IFM 为 300mA，平均整流输出电流 Io 为 150mA，非重复峰值正向浪涌电流 IFSM 在 8.3ms 下达 2.0A，可承受电源上电或感性负载关断产生的瞬态尖峰。功率耗散为 350mW（BAV16W）或 400mW（1N4148W），热阻 RθJA 为 250℃/W，工作结温最高 +150℃，存储温度范围 -55℃ 至 +150℃。SOD-123 封装（约 3.65mm×1.55mm）低轮廓设计，适合紧凑型表面贴装，符合 RoHS 和无卤素要求。

根据电气特性（TA=25℃），1N4148W/BAV16W 的核心优势在于其高速开关、低正向压降和低结电容。反向击穿电压 V(BR) 最小为 100V（IR=100μA），确保在 100V 以内可靠截止。正向压降 VF 随电流变化：IF=1mA 时最大 0.715V（典型值更低），IF=10mA 时典型值 0.855V，IF=50mA 时最大 1.0V，IF=150mA 时最大 1.25V。该损耗水平在通用开关电路中完全可接受。反向漏电流 IR 极低：在 VR=75V 时最大仅 1μA，在 VR=20V 时典型值低至 25nA，保证高阻抗信号链的精度和低功耗。结电容 CT 在 VR=0V、f=1MHz 条件下典型值为 2pF，对 MHz 级高速信号几乎无衰减，适用于视频、射频和高速数字接口的钳位或限幅。最关键的是反向恢复时间 trr 典型值为 4ns（测试条件：IF=IR=10mA，Irr=0.1×IR，RL=100Ω），这一超快恢复特性使器件能够胜任 100MHz 以上的高频开关电路、脉冲波形整形以及高速逻辑电平转换。此外，BAV16W 与 1N4148W 参数一致，仅功率耗散略有差异和标记代码不同，均可作为标准快速开关二极管使用。

典型应用场景： 1N4148W/BAV16W 凭借高耐压、超快恢复和低电容，广泛适用于：① 高频脉冲电路——在单片机时钟电路、晶振输出缓冲、脉冲整形器中作为限幅或钳位二极管，4ns 恢复时间保证脉冲边沿陡峭。② 高速逻辑电平转换：在 I²C、SPI、UART 等总线中实现 5V 与 3.3V/1.8V 系统间的电平转换（配合上拉电阻），2pF 电容不影响 10MHz 通信速率。③ 信号钳位与过压保护：将二极管并联于 ADC 模拟输入端（正极接地，负极接信号），限制负向尖峰，或串联于信号路径中隔离反向偏压。④ 反极性保护与续流：串联于直流电源输入端防止反接，或并联于小型继电器、电磁阀绕组两端，吸收关断反峰；300mA 电流能力满足大部分小信号负载。⑤ 射频检波与调制：用于 AM/FM 检波、ASK 解调，2pF 电容和 4ns 恢复时间适用于几百 MHz 以内的信号。在 PCB 布局中，建议将二极管紧靠开关节点或受保护引脚放置，走线尽量短以降低寄生电感。SOD-123 封装兼容自动贴装，以 3,000 片/卷的规格包装于 7 英寸卷盘。回流焊符合无铅工艺（峰值 +260℃）。

从封装与组装角度，SOD-123 封装尺寸标准：长度 C 3.55~3.85mm，宽度 B 1.40~1.70mm，高度 A 0.52~0.57mm，引脚可焊性满足 MIL-STD-750。推荐的焊盘布局应确保散热良好。回流焊曲线符合 J-STD-020：预热 +150℃~+200℃（60~180 秒），液相 +217℃（60~150 秒），峰值 +260℃（+0/-5℃，20~40 秒），升温/降温斜率分别 ≤3℃/秒和 ≤6℃/秒。总体而言，瑞斯特（RST）1N4148W/BAV16W 高速开关二极管凭借 100V 耐压、300mA 正向电流、4ns 超快恢复、2pF 低结电容以及 SOD-123 微型封装，成为通用开关、高速脉冲整形、电平转换和钳位保护的理想选择。无论是在消费电子、工业控制还是通信设备中，该器件均能以高可靠性和低成本满足高频切换需求。
