TIP42C

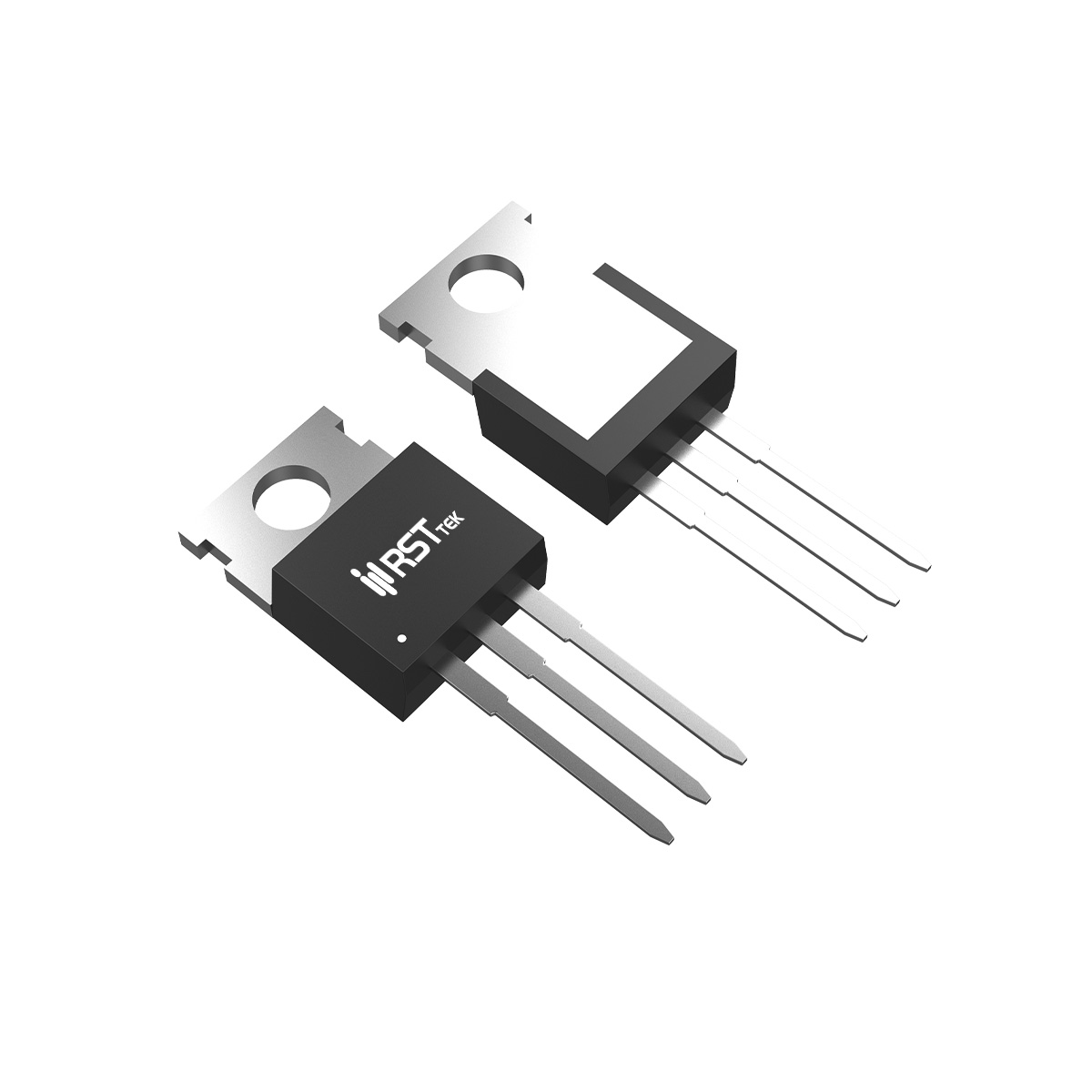

瑞斯特（RST）推出的TIP42C 是一款采用外延平面工艺制造的PNP型功率晶体管，采用TO-220封装，具备高电压承受能力和快速开关特性。该器件集电极-基极电压VCBO = -100V，集电极-发射极电压VCEO = -100V，发射极-基极电压VEBO = -5V，连续集电极电流IC = -6A（峰值-10A），耗散功率65W（Tc=25℃），结温范围-65℃至150℃。TIP42C 与NPN型TIP41C形成完美的互补对，最初设计用于电视机和CRT显示器的水平偏转输出级，但其高耐压、低饱和压降和快速开关特性也使其广泛应用于通用功率放大、开关电源及电机驱动等领域。该器件可对标业界标准TIP42C、2SA1943等经典PNP功率管，为中等功率电子系统提供高性价比国产化选择。

RST TIP42C 提供宽裕的电压与电流能力（负值代表PNP极性）：集电极-基极击穿电压BVCBO ≥ -100V，集电极-发射极维持电压BVCEO ≥ -100V（测试条件IC=-30mA, IB=0）。关断态漏电流：集电极截止电流ICEO在VCE=-60V时典型值为-0.7mA，ICES在VCE=-100V、VEB=0时为-400μA，发射极截止电流IEBO在VEB=5V时为-1mA。直流电流增益hFE在IC=-300mA、VCE=-4V条件下最小值为30，在IC=-3A时最小值15，典型值可达75，确保中等电流下良好的驱动能力。

饱和电压特性优异：VCE(sat) 在IC=-6A、IB=-600mA时最大值仅-1.5V，显著降低大电流开关状态的导通损耗。基极-发射极导通电压VBE(on)在IC=-6A、VCE=-4V时最大值为-2.0V，便于驱动电路设计。低饱和压降配合快速开关特性，使其在偏转输出级中能够高效地处理高频脉冲电流，同时与TIP41C配合构成对称推挽级。

RST TIP42C 的特征频率 f_T 典型值为3MHz（VCE=-10V, IC=-500mA, f=1MHz），适用于低频至中频功率开关与线性放大应用。对于水平偏转输出级（15.75kHz～64kHz）及音频放大（20Hz～20kHz）已完全足够。开关速度方面，器件具有快速上升和下降时间（典型值：上升时间0.5μs，存储时间1.5μs，下降时间0.5μs，测试条件VCC=-50V, IC=-3A, IB1=IB2=-0.3A），适合PWM频率低于100kHz的开关应用。热设计上，TO-220封装结到外壳热阻典型值为1.92℃/W，环境温度25℃时最大耗散2W（无散热片），外壳温度25℃时可达65W，实际应用中需加装适当散热片以确保结温低于150℃。

基于其-100V耐压、-6A电流能力以及优化的开关特性，RST TIP42C 与互补TIP41C配合，广泛适用于以下功率电子领域：

设计注意事项：开关应用中，为确保低导通损耗，基极过驱动电流应满足IB ≥ IC/10（例如IC=-6A时IB≥-600mA）。为加速关断，推荐在基极与发射极之间并联肖特基二极管或电阻，并施加+2V～+5V的正偏电压（PNP反偏），以减小存储时间。散热设计：TO-220封装需加装合适的散热片（建议热阻≤3℃/W），并涂抹导热硅脂，确保外壳温度不超过100℃。RST TIP42C 可pin-to-pin替代TIP42C、2SA1837等传统PNP功率管，与TIP41C配合使用，为偏转输出、电源及功放提供高性价比国产化升级方案。
