TIP36C
TIP36C 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- Ic(A):
- -25
- BVCBO(V):
- -100
- BVCEO(V):
- -100
- BVEB(V):
- -5
- TS(nS):
- Cargo Status:
- 封装:
- TO-3PN
▶ 器件概述与互补配对

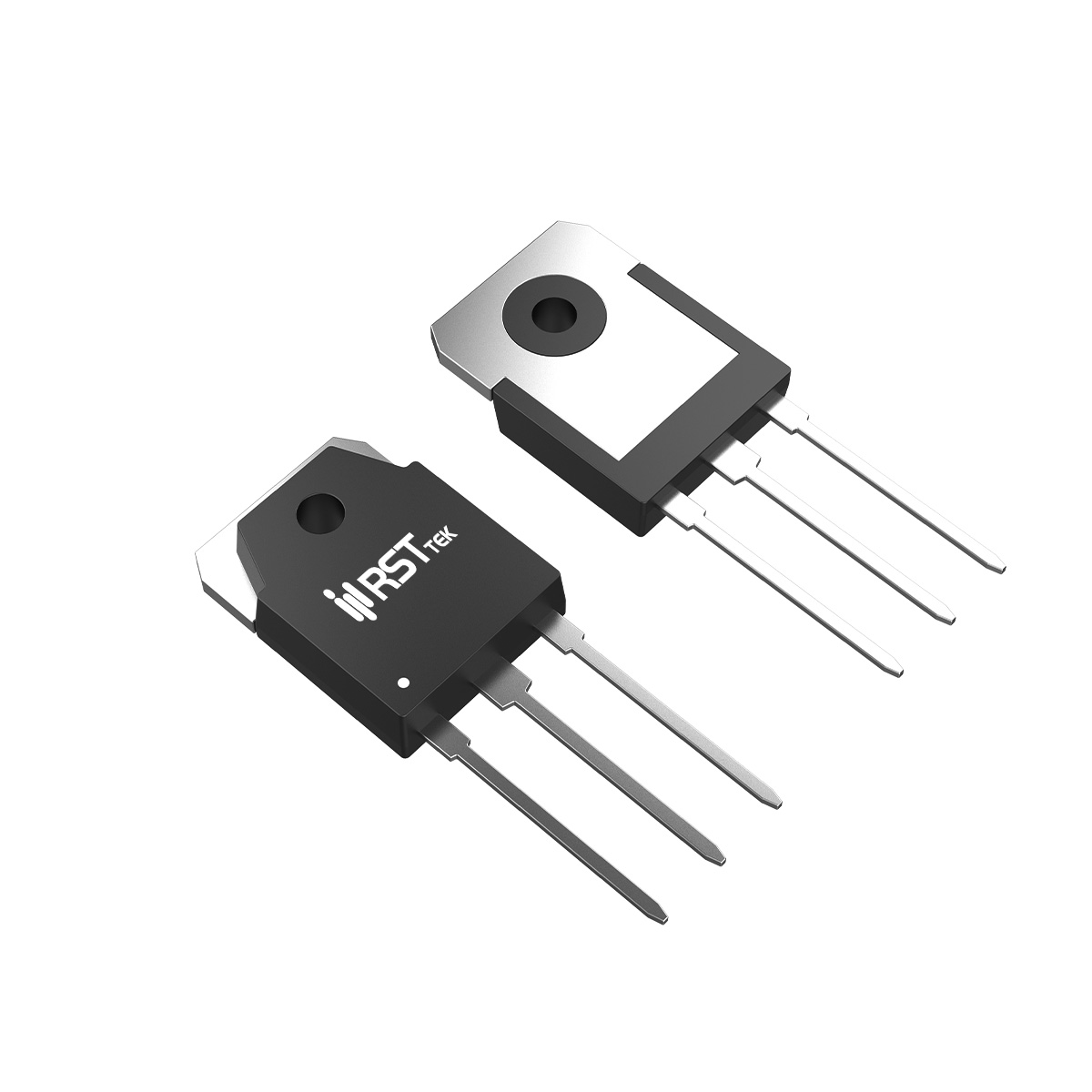

瑞斯特（RST）推出的TIP36C 是一款采用外延平面工艺制造的PNP型大功率晶体管，采用TO-3PN金属封装，具备卓越的散热能力和机械强度。该器件与NPN型TIP35C形成完美的互补对，具有高达-100V的集电极-发射极电压（VCEO）和集电极-基极电压（VCBO），连续集电极电流高达-25A，耗散功率120W（Tc=25℃），结温范围-55℃至150℃。TIP36C 可对标业界标准TIP36C、2N6609等经典PNP功率管，特别适用于高保真音频输出放大器及通用功率放大器，为大功率推挽电路提供高性价比国产化选择。
▶ 极限额定值与直流电气特征
RST TIP36C 提供宽裕的电压与电流能力（负值代表PNP极性）：集电极-基极电压VCBO = -100V，集电极-发射极电压VCEO = -100V，发射极-基极电压VEBO = -5V。连续集电极电流IC = -25A，满足大功率放大与开关的严苛需求。直流电流增益hFE在IC=-1.5A、VCE=-5V条件下典型范围为55～200，在IC=-15A时最小值仍为15，确保重载下基极驱动余量。漏电流极低：集电极截止电流ICBO在VCB=-100V时最大仅10μA，发射极截止电流IEBO在VEB=-5V时亦为10μA，保证了关断状态的低功耗。
饱和电压特性：VCE(sat) 在IC=-15A、IB=-1.5A时最大值仅1.8V（典型值更低），在IC=-25A、IB=-5A时最大值为4.0V，在大电流状态下导通损耗可控。基极-发射极导通电压VBE(on)在IC=-5A、VCE=-5V时典型值为1.5V，便于驱动电路设计。互补TIP35C与TIP36C在参数上高度对称，保证了推挽输出级的低失真和稳定静态电流。
▶ 频率特性与热设计
RST TIP36C 的特征频率 fT 典型值为3MHz（VCE=-5V, IC=-1A），适用于低频大功率线性放大与开关应用，如20Hz～20kHz音频功率放大器、50Hz～100kHz的电源调节及逆变器。3MHz的fT保证了音频范围内充足的增益带宽和相位裕量，配合低饱和压降，在音频输出级可实现低交越失真和良好的瞬态响应。器件具备完整的正向偏置安全工作区（FBSOA），在感性负载条件下需注意钳位保护。热设计方面，TO-3PN封装热阻结到外壳典型值为1.0℃/W，结到环境热阻约30℃/W（需配合散热片）。在120W耗散功率下，需选用热阻≤1.0℃/W的散热片并涂抹导热硅脂，确保外壳温度不超过100℃，结温低于150℃。
※ 特征频率3MHz适用于高品质音频放大，但对于开关频率高于100kHz的应用需评估开关损耗。建议在开关应用中使用基极反偏加速电路以降低存储时间。
▶ 典型应用场景与设计要点
基于其-100V耐压、-25A电流能力以及优秀的饱和特性，RST TIP36C 与互补TIP35C配合，广泛适用于以下大功率电子领域：
高保真音频功率放大器输出级：作为OCL或全互补输出级的PNP管，与NPN型TIP35C构成推挽对，可实现200W以上不失真功率，适用于家庭影院、专业功放、录音棚监听及舞台音响。
大功率线性直流稳压电源：在可调电源或固定电压稳压器中作为调整管，支持0～50V/0～10A输出，低饱和压降提高效率，适用于实验室电源、通信设备供电。
逆变器与UPS电源：在后备式或在线式UPS的逆变级作为功率开关，配合高频变压器实现直流-交流转换，适用于300W～500W逆变器及太阳能系统。
电机驱动与伺服控制：作为直流有刷电机或步进电机的大功率驱动级，可处理启动浪涌电流，用于电动轮椅、工业缝纫机、机器人关节及电动工具。
电子负载与电池测试设备：在线性模式下作为功率耗散器件，利用良好的SOA特性配合运放构成恒流/恒压电子负载，用于电池放电测试及电源老化。
设计注意事项：音频线性应用中，必须确保工作点位于SOA内，并设置足够的散热能力（建议使用风扇或大型散热片，热阻≤1.0℃/W）。基极驱动采用达林顿或推动级时，注意提供合适的静态偏置电流以避免交越失真。开关应用中，基极过驱动电流应满足IB ≥ IC/10（例如IC=15A时IB≥1.5A），并加速关断电路（如添加肖特基钳位）以减小存储时间。RST TIP36C 可pin-to-pin替代TIP36C、2N6609等经典PNP功率管，与TIP35C配合使用，为高性能音频与电源设备提供高性价比国产化升级方案。
* 所有电气特性数据基于瑞斯特TIP36C产品规格书，测试条件TA=25℃（另有注明除外）。实际应用中需确保结温不超过150℃，并严格遵循安全工作区（SOA），避免二次击穿。
