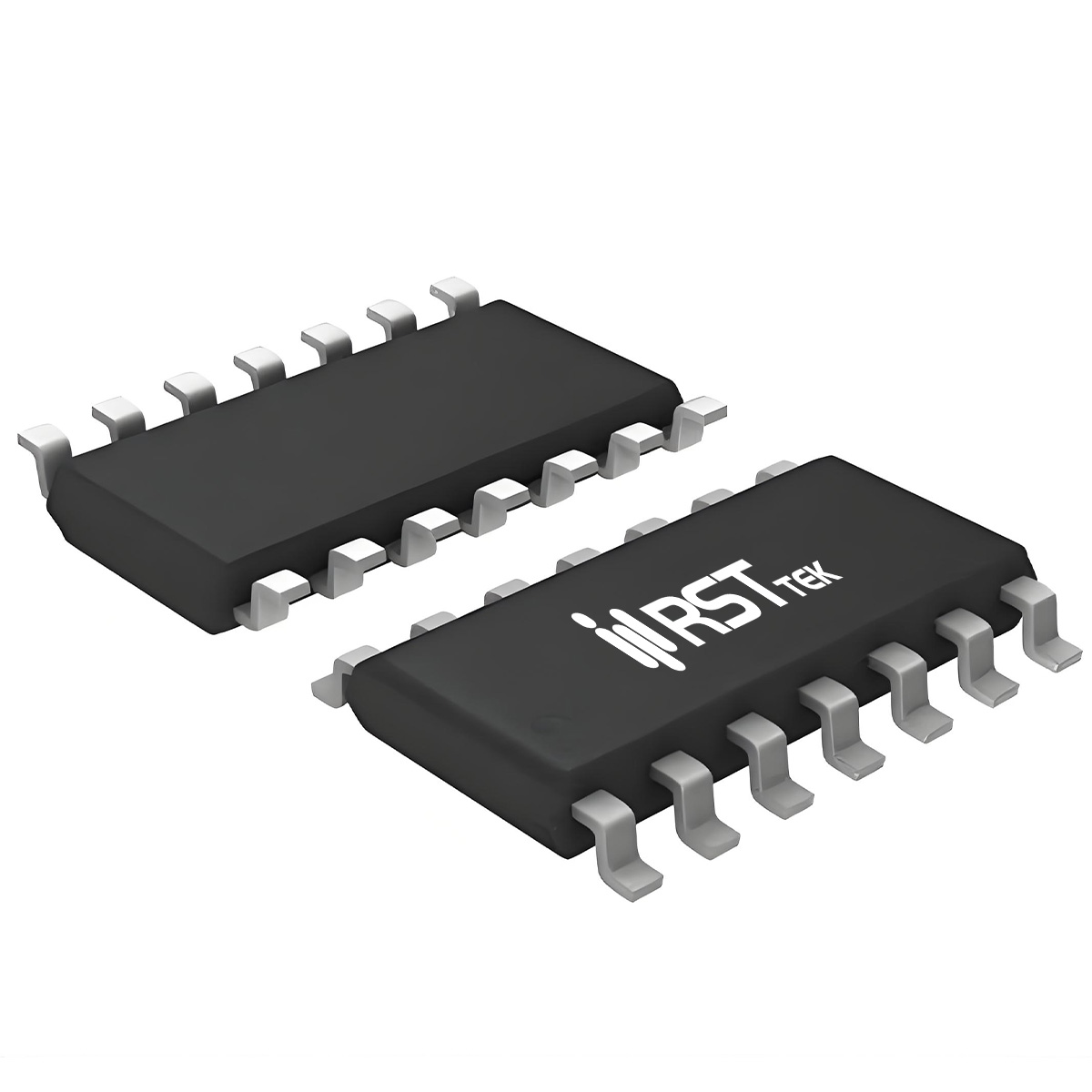

瑞斯特（RST）推出的RST74HC02和RST74HCT02是四组2输入或非门（NOR gate）集成电路，采用先进的CMOS工艺制造，具备高噪声免疫能力和极低的静态功耗。两者均支持2.0V至6.0V的宽电源电压范围，工作环境温度覆盖-40℃至125℃，适用于从电池供电的便携设备到工业控制的各种数字逻辑系统。主要区别在于输入电平标准：RST74HC02兼容CMOS电平（V_IH = 0.7×V_CC，V_IL = 0.3×V_CC），可直接与纯CMOS逻辑接口；而RST74HCT02兼容TTL电平（V_IH = 2.0V，V_IL = 0.8V @V_CC=4.5V），能够与5V TTL或混合电压系统无缝连接。两个型号的输入端均集成了钳位二极管，允许通过限流电阻将输入电压接至高于V_CC的电压，便于在多电压域系统中作为电平转换接口使用。封装方面提供SOP-14和TSSOP-14两种选择，满足不同PCB布局需求。

在静态特性上，RST74HC02/HCT02展现出优异的CMOS低功耗优势。典型静态电源电流（I_CC）在6.0V供电下仅1μA（最大），输入漏电流±1μA，非常适用于电池供电和对功耗敏感的设备。输出驱动能力方面，当V_CC=4.5V时，源/灌电流可达±4mA（最小），输出高电平不低于3.84V，输出低电平不高于0.33V，确保与后续CMOS或TTL逻辑可靠互连。更重要的是，器件具有250mA以上的闩锁效应抗扰度（latch-up performance），并经过严格的ESD防护设计：人体模型（HBM）超过3500V，充电器件模型（CDM）超过2000V，显著提升了生产和使用过程中的抗静电损伤能力，适合高可靠性应用。动态特性方面，RST74HC02在4.5V供电下典型传播延迟（t_pd）为20ns，输出上升/下降时间（t_t）为6ns；RST74HCT02在4.5V下典型传播延迟16ns。功耗电容（C_pd）分别为18pF（HC）和37pF（HCT），便于系统级功耗估算。所有参数均符合JEDEC标准（JESD8C、JESD7A），保证了与全球主流逻辑器件的兼容性。

基于其稳健的逻辑功能和电气特性，RST74HC02/HCT02系列广泛用于数字系统设计。首先，作为基本或非门，可构建组合逻辑电路，如地址译码器、数据选择器、RS触发器及振荡器（例如与RC网络配合构成方波发生器）。其次，由于其施密特触发特性虽未直接标注，但利用或非门可以实现波形整形和噪声消除电路。第三，在混合电压系统中，TTL兼容的HCT版本可作为5V TTL到3.3V CMOS的电平转换器（输入TTL电平，输出CMOS电平），而HC版本则适合纯CMOS系统。具体应用场景包括：微控制器外围逻辑扩展、家用电器控制板、工业自动化I/O模块、通信设备中的控制逻辑、以及电池供电的便携仪表。设计时需注意：未使用的输入端不能悬空，应接至V_CC或GND以防止浮空噪声引起的额外功耗和振荡；输出端避免直接并联，必要时可使用线与结构配合外接电阻。瑞斯特RST74HC02/HCT02系列以宽电压、低功耗、强ESD保护和双电平兼容特性，成为替代传统74HC/HCT系列逻辑门的高性价比选择，特别适用于需要极低待机功耗和高可靠性的电子产品。

此外，两个型号均提供SOP-14L和TSSOP-14L封装，引脚配置符合行业标准（1A、1B输入对应1Y输出等）。工作温度范围覆盖-40℃至+125℃，满足工业级应用需求。动态功耗可使用公式P_D = C_pd × V_CC² × f_i × N + Σ(C_L × V_CC² × f_o)进行精确估算，其中C_pd为功耗电容，N为翻转输入端数量，C_L为负载电容，f_i和f_o分别为输入输出频率。在实际布线中，V_CC引脚建议并联0.1μF陶瓷电容以抑制电源噪声，提升信号完整性。瑞斯特的RST74HC02和RST74HCT02完全符合RoHS环保标准，采用绿色无铅工艺，适用于全球市场销售的新一代电子设备。无论是用于原型设计还是批量生产，该系列或非门均能提供稳定可靠的逻辑运算能力。
